Создать стринг со смещением под углом

Во вкладе Стринги, в группе Редактирование Нажмите Подробнее...  и выберите инструмент Создать стринг со смещением под углом, чтобы создать новый стринг на указанном расстоянии из выбранной опорной точки при указанном угле к сегменту стринга, который прилегает к выбранной точке

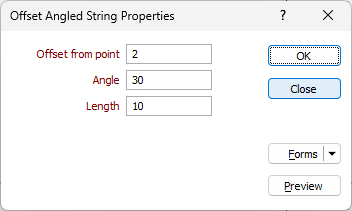

Если точка на строке не выбрана, на экране появится окно Ассистент выбора с просьбой выбрать опорную точку строки, от которой будет смещена новая строка. После того как вы выберете необходимые элементы, у вас появится возможность ввести параметры в диалоговом окне Свойства смещаемых стрингов:

Отступ от точки

Укажите расстояние отступа от заданной опорной точки.

Угол

Укажите угол, на которой будет смещен стринг относительно опорной точки.

Длина

Укажите длину стринга, который будет смещен относительно опорной точки.

Предварительный просмотр

Нажмите на кнопку Предпросмотр для предварительного просмотра нового стринга. Если вас устраивает полученный результат, нажмите на кнопку ОК. В ином случае, внесите необходимые изменения.
