Обрезать полигон

Во вкладе Стринги, в группе Редактирование, нажмите на Обрезать полигоны, чтобы разбить полигон на несколько полигонов с помощью одного или нескольких секущих стрингов. Этот инструмент используется, чтобы создавать пачки руды и пустой породы для контроля содержаний, а также для деления уступа на блоки для процессов планирования.

Эта опция также доступна из Вкладка Контроль содержаний, группа Редактирование стрингов..

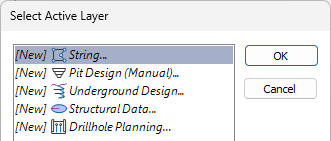

1. Если активного слоя стрингов нет, вам будет предложено установить активный слой для полигонов, созданных процессом обрезки.



Процесс обрезки будет запущен автоматически при условии, что в просмотре будут выбраны полигоны, которые вы хотите обрезать, и одна или несколько секущих полилиний. Если вы еще не выбрали их, на экране появится окно Ассистент выбора с предложением их выбрать.

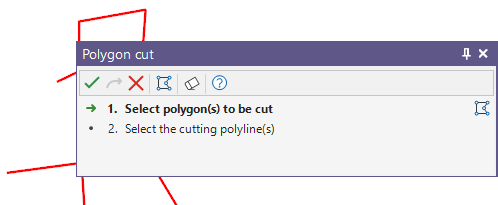

2. Выберите полигон(ы), который нужно обрезать, и нажмите кнопку Подтвердить выбор (или щелкните правой кнопкой мыши).



Вы не можете загружать или редактировать другие объекты, пока просмотр находится в режиме "обрезать".

Также вы можете оцифровать необходимые объекты с помощью кнопки на панели инструментов Помощника выбора. Окно помощника выбора закроется, предоставив доступ к инструментам создания объекта.

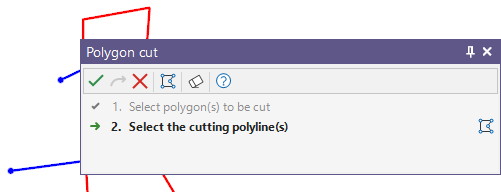

3. Выберите обрезающие полилинии и нажмите на кнопку Подтвердить выбор (или используйте правую кнопку мыши).

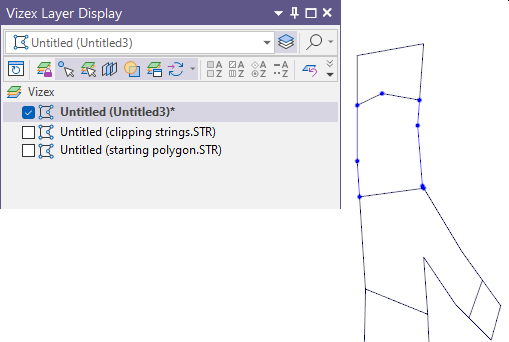

Процесс будет перебирать строки и результирующие полигоны до тех пор, пока отсечение не станет невозможным. Количество новых полигонов, сгенерированных в результате процесса, будет зависеть от количества и положения секущих полилиний.



Приращение значений поля СОЕДИНЕНИЕ для секущих стрингов используется для уникального именования каждого полигона.
