Применить ограничения к стрингу в интерактивном режиме
Кроме этого, вы можете установить минимальное и максимальное расстояние между точками и указать минимальный угол между сегментами. Это значение используется для усечения стрингов в случае, если необходимо избежать слишком узких углов. В результате, каркасы, созданные на основе таких стрингов, будут более гладкими и ровными.
Кроме этого, вы можете выбрать опцию Применить ограничения к стрингу …(форма) из меню инструментов (или используйте Общие | Применить ограничения к стрингу во вкладе Стринги, в группе Утилиты), чтобы очистить и подготовить стринги или полигоны во файле ввода. Смотрите: Применение ограничений к стрингу (форма) )

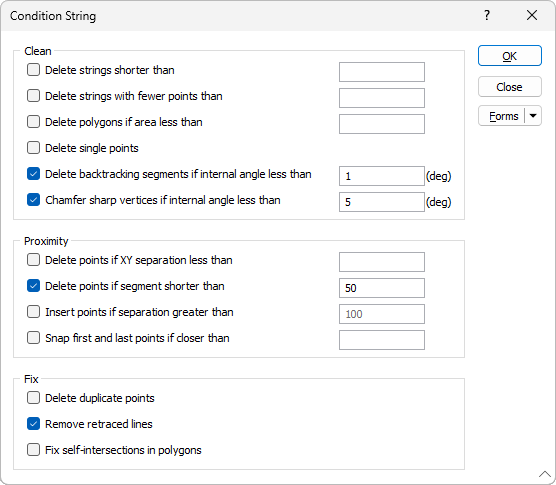

Для удаления дублирующихся точек и очень узких углов в стрингах вы можете использовать различные опции настроек и очистки.
| Опция | Описание |
|---|---|
| Удалить стринги короче чем | Выберите данную опцию, чтобы удалить стринги, которые короче, чем заданная длина. |
| Удалить стринги с меньшим количеством точек чем | Выберите данную опцию, чтобы удалить стринги, которые содержат меньшее количество точек, чем указано. |
| Удалить полигоны, если площадь меньше чем | Выберите данную опцию, чтобы удалить полигоны с площадью меньше указанной. |
| Удалить единичные точки | Выберите эту опцию, чтобы удалить стринги единичных точек. |
| Удалить обратно прослеженные сегменты | Вы можете случайно следовать стрингу в обратном направлении. Выберите эту опцию, чтобы удалить сегменты, прослеженные в обратном направлении(если два следующих друг за другом угла меньше заданной минимальной величины). |
| Скосить острые вершины, если внутренний угол меньше, чем | Укажите минимальный внутренний угол между сегментами. Данное значение используется для обрезки стрингов, в случае если необходимо избавиться от очень узких углов. В результате, каркасы, созданные на основе таких стрингов, будут гладкими и более регулярными по форме. |
| Удалить точки, если расстояние XY меньше чем | Укажите минимальное расстояние между точками, чтобы удалить те точки, которые имеют (приблизительно) идентичные значения XY, однако отличаются от значений Z (существенно). Удаление дублирующихся или ненужных точек снизит вероятность ошибок при создании каркаса. |
| Удалить точки, если сегмент короче чем | Выберите эту опцию, чтобы удалить точки, если сегмент короче указанной длины. |
| Вставить точки, если расстояние больше чем | Укажите максимальное расстояние между точками, чтобы вставить точки, где это необходимо, и сделать сегментацию стринга более единообразной. В результате, каркасы, созданные на основе таких стрингов, будут более сглаженными. |
| Привязать первую и последнюю точки, если ближе чем | Выберите данную опцию, чтобы замкнуть открытые стринги, если первая и последняя точки этих стрингов находятся в пределах указанного значения Допуска (в единицах сети). |
| Удалить дублирующиеся точки | Дублирующиеся точки (которые появляются в одном и том же месте) можно случайно оцифровать, дважды щелкнув левой кнопкой мыши или работая с привязкой. Выберите эту опцию, чтобы выявить и удалить такие точки. |
| Удалить повторно очерченные сегменты | Существует вероятность того, что вы случайным образом повторно прочертите путь вдоль стринга (например, стринг, содержащий точки ABCDE оцифровывается как ABCBCDE), точки которого будут расположены очень близко. Выберите эту опцию, чтобы найти и удалить повторно очерченные сегменты. |
| Исправить самопересечения полигонов | Если вы создаете полигоны с помощью других процессов, существует вероятность того, что они могут случайно пересечься, это может быть вызвано дефектами или перекручиваниями, которые невозможно сразу обнаружить и исправить. Выберите эту опцию, чтобы найти и удалить самопересечения. |

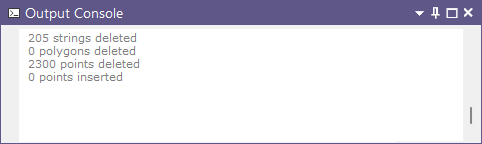

После запуска процесса Применить ограничения к стрингу, панель Окно событий (во вкладке Окно, в группе Панели) выведет сводку по точкам, стрингам или полигонам, которые были обнаружены инструментом (если они будут обнаружены):
