Применение ограничений к стрингу (форма)

На вкладке Проектирование в группе Утилиты: Выберите Общие | Строка состояния, чтобы очистить и подготовить стринги и полигоны перед каркасным моделированием.

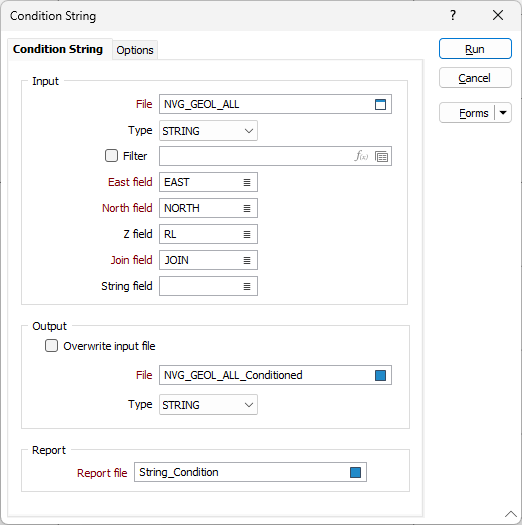

Чтобы применить ограничения к одному или нескольким стрингам, выбранным в Визексе:

Файл

Укажите тип файла и двойным нажатием выберите файл ввода. Если вы хотите работать с определенными записями, задайте фильтр. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.

Поля Восточных, Северных (и Z) координат

Укажите имена полей Восточных, Северных и (по желанию) Z координат, которые хранятся в файле ввода.

Поле соединения

В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию. Если требуется двухфакторная топология, значения в Поле стрингов также можно использовать для сегментирования линий.

Поле стрингов

В большинстве диалоговых окно Поле стрингов - это общий атрибут, который теперь не обязателен к заполнению. Как правило, это поле используется вместе с Полем соединения, чтобы определить, будут ли точки данных соединены линией (в стринг).

Вывод

Перезаписать файл ввода

Выберите данную опцию для того, чтобы записать проверенные стринги обратно в файл ввода.

Файл

Если вы не хотите перезаписывать файл ввода, выберите тип файла и введите (или двойным щелчком левой кнопки мыши (F3) выберите) имя файла вывода. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.

Опции

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Управление

Чтобы сохранить определенные вами типы, атрибуты и имена и повторно использовать их в других функциях, нажмите кнопку Управление, чтобы создать набор форм или загрузить существующий набор форм.

Сохранить

Нажмите на кнопку Сохранить, чтобы сохранить внесенные вами изменения в виде набора форм по умолчанию.

Сохранить как

Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм.

Сброс

Используйте опцию Сброс, чтобы очистить все значения и сбросить все настройки до состояния "по умолчанию".

Запустить

После того как вы укажете файл ввода, настроите опции проверки и вывода, щелкните по кнопке Запустить, чтобы начать процесс.
