Распрямление стринга

На вкладке Проектирование в группе Утилиты: Выберите Общие | Распрямить стринг, чтобы выровнять стринги во входном файле на ортогональную или трансформируемую проекционную плоскость.

Вы также можете выбрать опцию Распрямить стринг на вкладке Проектирование, в группе Редактирование, чтобы выровнять выбранные стринги или точки в Визексе.

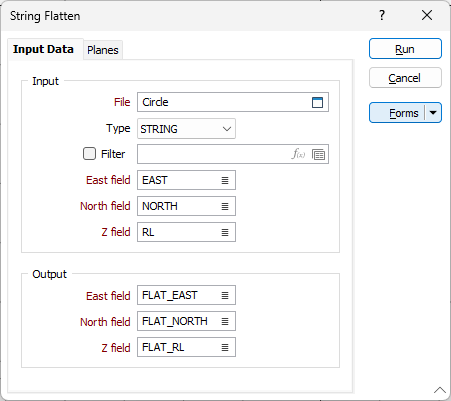

Задайте следующие параметры во вкладке Данные ввода диалогового окна Распрямление стрингов:

Ввод

Файл

Выберите тип файла ввода и двойным нажатием выберите файл ввода, содержащий стринги для распрямления. Вы также можете нажать кнопку Выбрать из Визекса, чтобы свернуть форму и интерактивно выбрать слой, содержащий файл для вставки, и вернуться к форме.

При желании можно применить фильтр, чтобы ограничить обработку группой стрингов в файле.

Поля Восточных, Северных и Z координат

Двойным нажатием левой кнопки мыши (F3) задайте поля Восточных, Северных и Z координат в файле ввода.

Вывод

Поля Восточных, Северных и Z координат

Введите (или двойным щелчком мыши (F3) выберите) имена полей вывода, в которые будут записаны координаты распрямления.

Плоскости
