Сгладить стринг
(Вы также можете выбрать параметр Сгладить стринг, чтобы сгладить стринги в указанном входном файле. Смотрите: Сгладить стринг)
В случае если стринги не выбраны, вам будет предложено их выбрать в окне Ассистент выбора .
Используйте бегунок, чтобы настроить плотность точек для сглаживания стринга. Чтобы сгладить сегменты стринга, нажмите на стринг и переместите курсор мыши вдоль стринга, выбирая сегмент или несколько последовательных сегментов.

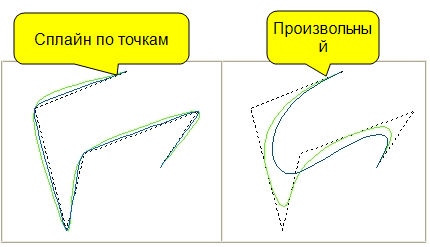

Операция сглаживания равномерно распределит точки и удалит ненужные острые углы. Вы можете отрегулировать степень сглаживания с помощью опций Произвольно или С учетом точек:
- Алгоритм сглаживания Произвольно (полиномиальная аппроксимация) сглаживает выбранные стринги или сегменты, взяв за основание допуск сглаживания, который контролирует длину пути "сдвига", используемого для расчета новых вершин. Кривая не проходит через вершины исходных стрингов или сегментов, за исключением первого и последнего. Этот метод установлен как метод по умолчанию.
- Опция Произвольно (сплайн) работает с В-образной сплайновой кривой для сглаживания выбранных полилиний. Кривая не проходит через вершины исходных стрингов или сегментов, за исключением первого и последнего.
- Функция С учетом точек (кривая Безье) сглаживает выбранные стринги или сегменты, создавая кривые Безье таким образом, чтобы они совпадали с вводными стрингами и сегментами. Допуск к расчету не применяется.
- Опция С учетом точек (сплайн) работает с Т-образной сплайновой кривой для сглаживания выбранных стрингов или сегментов. Кривая проходит через все вершины исходной полилинии.
