3D угол / Расстояние
Примечание: Для Проектирование подземных выработок этот инструмент известен как 3D Bearing & Distance и расположен на Вкладка Горные работы | Подземное проектирование, группа Изменить:
(Вы также можете выбрать опцию 2D угол и Расстояние из меню инструментов. Смотрите: 2D угол и расстояние )

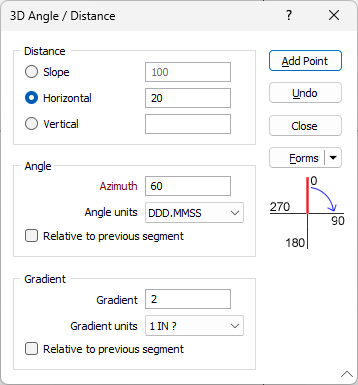

Если стринги не выбраны, Ассистент выбора предложит вам выбрать стринги, которым вы намерены назначить азимут и вычисление расстояния. После того как вы выберите стринги и подтвердите выбора, на экране появится диалоговое окно Угол и расстояние.
Используйте это диалоговое окно, чтобы указать азимут и расстояние для следующего сегмента при оцифровке стринга. Расстояние измеряется горизонтально или вертикально (проекцией на плоскость), либо фактически (учитывая высоту). Укажите значение наклона и единицы, в которых он будет измеряться.
Расстояние
Расстояние до следующего сегмента можно измерить с помощью:
- Наклонного расстояния (учет высоты)
- Горизонтального расстояния (проекция на плоскость экрана)
- Вертикального расстояния (проекция на плоскость экрана)
Дистанция
Укажите расстояние до которого будут продолжены стринги (в единицах сети).
Угол
Азимут
Введите значение Азимута, которое будет применяться к следующему сегменту стринга.
Азимут измеряется в градусах, при этом ноль (0°) - это Север сетки. Отрицательные значения (в направлении против часовой стрелки) и значения выше 360° оцениваются корректно.
Единицы угла
Выберите формат, который будет использоваться для единиц угла (Единицы угла).
Относительно предыдущего сегмента
Если выбрана данная опция, азимут следующего сегмента стринга измеряется относительно азимута предыдущего сегмента, а не относительно Севера сетки (0°).
Угол наклона
Укажите значение угла наклона следующего сегмента. Если значение Угла наклона равно нулю или является пустым при работе в режиме “1 В ?”, создаваемый сегменты линии будет горизонтальным (не наклонным).
При работе в Плоскости экрана угол наклона используется для определения угла (а не азимута), поскольку угол наклона влечет изменения в значениях Z. "Z" это экран вверх (2D ось Y) в режиме Плоскость экрана.
Единицы угла
Выберите единицы (1 В ?, ПРОЦЕНТЫ, ГРАДУСЫ, ГРАДИЕНТ), в которых будет измеряться градиент. Смотрите: Единицы измерения уклона
Относительно предыдущего сегмента
При выборе данной опции наклон следующего сегмента стринга будет измеряться как сумма наклона предыдущего сегмента и значение наклона, указанного в диалоговом окне.
Добавить точку
Нажмите Добавить точку для добавления последовательных точек с заданным азимутом и наклоном.
Вернуть
Нажмите на кнопку Вернуть, чтобы отменить последние действия редактирования.
Закрыть
Чтобы закрыть диалоговое окно, нажмите на кнопку Закрыть.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Управление
Для того чтобы сохранить типы, атрибуты и имена, которые вы определили, а также чтобы использовать их повторно при работе с другими функциями, нажмите на кнопку Управлять и создайте набор форм или загрузите уже имеющийся.
Сохранить
Нажмите на кнопку Сохранить, чтобы сохранить внесенные вами изменения в виде набора форм по умолчанию.
Сохранить как
Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм.
Сброс
Используйте опцию Сброс, чтобы очистить все значения и сбросить все настройки до состояния "по умолчанию".
