База данных скважин

Как правило, данные вдоль скважин или данные бурения относятся к сведениям, содержащимся в четырех типах файлов: Файлы устьев, Файлы инклинометрии, Файлы событий и Файлы интервалов. Эти файлы обычно используются функциями для отображения и управления данными скважин.

В случае работы с данными борозд, Файлы устьев и инклинометрии заменяются Файлом борозд, который содержит уникальный идентификатор для каждой борозды и координаты точек поворота борозд.

Данные, содержащиеся в этих файлах, могут быть заданы в качестве части Базы данных скважин (файл базы данных с расширением .DHDB). Вы можете добавить, содержащиеся в Файлах устьев/инклинометрии (или борозд), в базу данных, а также обновить данные, чтобы отобразить изменения в этих файлах. Внешние файлы событий и интервалов могут быть также связаны с базой данных.

Работа с Базой данных скважин имеет несколько преимуществ:

  • После того как вы определите для Базы данных скважин отношения между файлами устьев, инклинометрии (или борозд), а также интервалов и событий, функциям скважин в приложении необходима будет только ссылка на базу данных (а не на несколько внешних файлов устьев, инклинометрии, борозд, интервалов и событий).
  • Траекторию скважины необходимо будет создать лишь один раз. После создания Базы данных скважин, каждая скважина обрабатывается, а координаты траектории хранятся в базе данных. После того как вы открываете базу данных, координаты траекторий хранятся в памяти. Это повышает скорость функций скважин, которые имеют доступ к базе данных.
  • В связи с тем, что база данных используется для хранения связей и для управления связями между файлами устьев, инклинометрии (или борозд), интервалов и событий, эта же база данных может использоваться для хранения метаданных и настроек отображения.

Файл устьев

Файл устьев содержит данные местоположения каждого устья скважины в направлении северных, восточных и Z координат. Если данных инклинометрии нет, все скважины будут считаться вертикальными.

В файле устьев скважин также содержится информация с названиями скважин и данные об общей глубине, кроме этого, на ваше усмотрение, файл может содержать данные об азимуте и наклоне. Если данные об азимуте и наклоне отсутствуют и в файле инклинометрии, и в файле устьев скважин, то скважины будут считаться вертикальными.

Файлы устьев скважин часто содержат также и другую информацию, например название проекта или дату бурения.

Файл инклинометрии (по желанию)

Файл инклинометрии содержит данные инклинометрии для каждой скважины в Файле устьев. Этот файл необходим, если азимут и /или наклон в скважине меняются.

Файл борозд

Если вы работаете с Базой данных борозд, указывается Файл борозд, который содержит уникальные номера (идентификаторы) для каждой борозды, а также углы поворота борозд.

Файлы событий

События обозначаются точками вдоль скважины (или вдоль борозды), в местах, где произошло событие. Например, точками могут быть описаны такие события, как глубина зоны окисления и прочее. Обратите внимание на то, что стандартный Файл событий отличается от классического Файл опробования, поскольку в нем нет интервалов ОТ и ДО. Вместо этих интервалов в таких файлах содержится поле Глубины, где произошло событие.

Помимо полей Номер скважины (борозды), Событие и Глубина, Файлы событий также часто имеют еще и поле Символ, которое можно использовать для вывода в просмотр тех или иных символов в точках событий.

Если вы используете интервал От или До для определения глубины события, вы можете работать с Файлом опробования как с Файлом событий.

Файлы интервалов

Файл интервалов содержит такую информацию, как результаты опробования или литология для последовательных интервалов каждой скважины (или каждой борозды). Обычно результаты опробования и данные геологии хранятся в отдельных файлах, хотя они похожи по форме.

Import

To import information from various files to a drillhole database, on вкладке Скважины, в группе База данных:

Создать базу данных

Чтобы создать базу данных, выберите одну из следующих опций во вкладке Скважины, в группе База данных:

У вас также имеются следующие возможности:

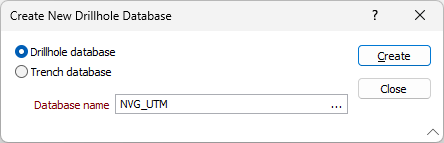

  1. Щелкните правой кнопкой мыши в командной строке Имя базы данных в диалоговом окне и выберите опцию Новая база данных в меню по правой кнопке мыши (F5).
  2. Выберите опцию, чтобы создать Базу данных скважин или Базу данных борозд.
  3. Укажите имя для новой базы данных и нажмите на кнопку Создать.

Чтобы создать базу данных в подпапке, вам необходимо указать имя подпапки в диалоговом окне Создать новую базу данных скважин/борозд, например:

Моя папка\База данных

Папка должна быть создана заранее. Как вариант, у вас имеется возможность создать базу данных в корневом каталоге папки проекта и затем переместить ее в подпапку, без каких-либо повреждений.
