Новое
Форма базы данных скважин отображается всякий раз, когда вы создаете или редактируете базу данных скважин:
При использовании данных вдоль скважин, для создания координат траектории будут импортироваться и применяться данные в файле устьев и (на ваше усмотрение) в файле инклинометрии. Внешние файлы событий и интервалов также могут быть связаны с базой данных. Поля в этих файлах могут использоваться для классификации и цветовой кодировки просмотра траекторий.
Имя базы данных
Введите имя новой базы данных скважин (или базы данных траншей). Либо дважды щелкните (или щелкните по многоточию), чтобы выбрать базу данных из списка в текущем проекте.
Вам будет предложено перезаписать базу данных или отменить операцию.
Вы также можете нажать F5, чтобы создать новую базу данных. Нажмите F4, чтобы редактировать выбранную вами базу данных.
Автозагрузка в Визекс
Выберите эту опцию, чтобы открыть файл в Визексе (если это применимо для типа Файла вывода). Текстовые файлы, содержащие непространственные данные, загружаться не будут.
Select Files
Если нажать кнопку Выбрать файлы, можно выбрать базу данных и несколько файлов устьев, инклинометрии, интервалов и/или событий для добавления в форму. Информация по успешно добавленным файлам будет автоматически заполнена на соответствующих вкладках. Вы получите уведомление о том, что файлы были добавлены, и появится окно с указанием типа и имени каждого файла (устья, инклинометрия, интервалы, события) в базе данных.
Сортировка по скважине и глубине
Установите флажок для каждого связанного файла скважины, чтобы сортировать базу данных по идентификатору скважины и от/глубине - устье, съемка, событие и/или интервал.
Удалить пустые записи
Выберите этот параметр, чтобы гарантировать, что в создаваемую базу данных скважин не будут добавлены пустые записи.
Display Options

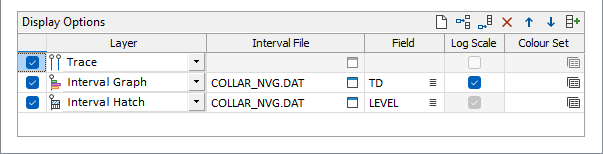

In the Display Options grid, you can configure the layers in the data to be automatically loaded in Vizex when the database is created, imported or modified.
Используйте кнопки на локальной панели инструментов для Управлять строками в списке.
В сетке можно настроить несколько слоев для отображения с помощью раскрывающегося списка «Слой» для каждой строки, добавляемой в сетку.
После выбора слоя он включается по умолчанию. Вы можете отключить отображение, установив флажок.

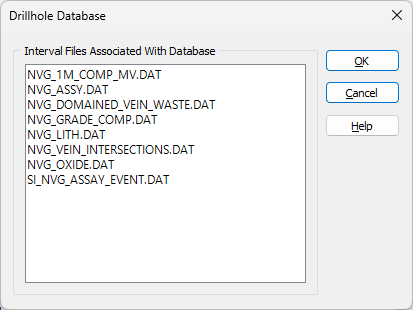

Для каждого слоя, добавляемого в сетку, необходимо выбрать Файл интервалов, связанный с базой данных, из предоставленного поля.

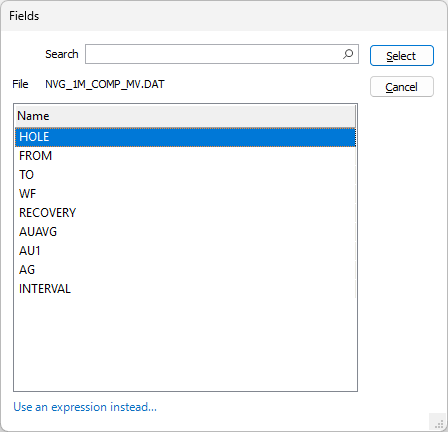

При выборе Файла интервалов вы можете выбрать поле для отображения. Если щелкнуть значок списка, откроется диалоговое окно «Поля» со списком доступных полей:
При добавлении/изменении файла интервалов (или нескольких) параметры отображения заполняются автоматически. Кнопка «Добавить файлы» также автоматически заполнит сетку, но при этом будет рассматриваться вся база данных скважин, а не только выбранные файлы. Кнопка «Автозаполнение» также доступна на панели инструментов сетки «Параметры отображения».
В диалоговом окне «Поля» можно выбрать несколько полей, используя клавишу Ctrl или Shift для выбора всех требуемых полей. Имя первого поля автоматически заполнит поле «Поле» в сводке данных.
Поддерживаются динамические выражения полей. Нажмите на ссылку Использовать выражение, чтобы открыть Редактор выражений:
Для слоев Солиды по траекториям и График интервалов можно выбрать, применять ли масштабирование по логарифмической шкале. Для слоев Траектория и Штриховка интервала логарифмическая шкала используется обязательно и не может быть отключена. Trace layers do not require the configuration of any other details.
Для каждого слоя, добавляемого в сетку, можно указать набор цветов, чтобы определить цвета, используемые для отображения данных в Визексе. Дважды щелкните в поле Набор цветов, чтобы выбрать набор цветов соответствующего типа. Чтобы создать новый набор, щелкните правой кнопкой мыши в поле ввода и выберите в контекстном меню пункт Создать.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
ОК
Нажмите ОК, чтобы сохранить свойства базы данных, которую вы создаете или редактируйте.
