Файл устьев
Файл устьев составляется из записей, которые описывают местоположение устьев скважин и глубину каждой скважины.

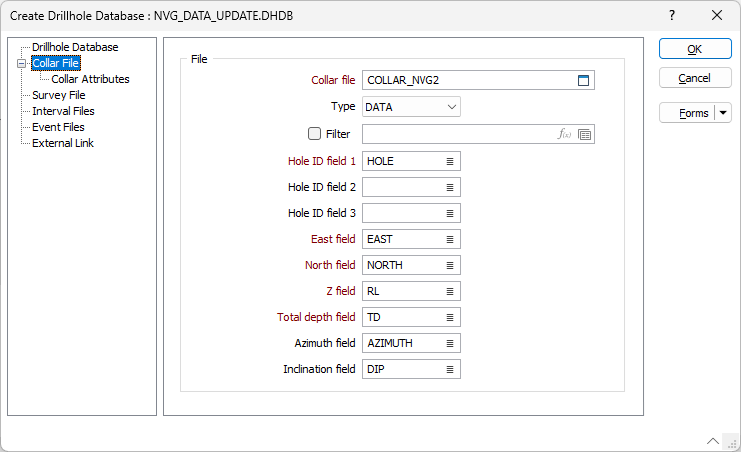

Double click or use the folder icon to select the Collar file for the drillhole database. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.

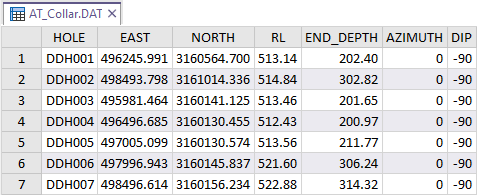

The records for the for the Collar file contain:
Номер (ID) скважины
Поле, содержащее номер скважины.
Общую глубину
Общая глубина каждой скважины.
Восточные, Северные и Z координаты
Координаты, которые определяют местоположение каждой скважины.
Азимут и Уклон
Их также можно сохранить в Файле устьев, где направление определяется одним инклинометрическим измерением.
Если Файл устьев не содержит данные об азимуте и наклоне, а Файл инклинометрии не используется, скважины будут считаться вертикальными.
Данные в Файл устьев записываются из журнала полевого геолога или маркшейдера. Это могут быть записи, сделанные вручную, текстовый файл или, если вы используете Geobank Mobile, файл, совместимый непосредственно с приложением.
В Файл устьев запись вносится только один раз (одна запись на одну скважину). Это означает, что поле скважины должно содержать уникальные значения.
Если ваши данные включают в себя скважины, в которых инклинометрия была проведена несколько раз, вы должны иметь Файл инклинометрии. Данные измерений азимута и наклона в устье скважины могут находиться в файле устьев, файле инклинометрии или в обоих файлах. Если эти данные имеются в обоих файлах, то данные инклинометрии, содержащиеся в файле инклинометрии, будут считаться приоритетными.
Если ведется каротаж наклонно направленных скважин алмазного бурения, то каждое отклонение скважины будет обрабатываться как отдельная скважина. Точка, в которой начинается отклонение, может быть размещена там, где находится основной ствол скважины, либо она может быть расположена в трехмерной координате отклонения.
Метод, с помощью которого вы описываете азимут, наклон и другие данные между файлами устьев и инклинометрии, прежде всего, будет зависеть от того, что именно вам требуется. При этом, существует метод, которому вы можете следовать:
- Сохраните все данные в Файле устьев.
- Если для некоторых скважин инклинометрия проводилась несколько раз, запишите эти данные в Файл инклинометрии.
- Выберите вертикальные скважины в Файле устьев с азимутом 0 и наклоном -90°.
Этот метод позволяет сохранять в одном Файле устьев смешанные данные вертикальных скважин и данные скважин, в которых один или несколько раз проводилась инклинометрия.
