Файл инклинометрии
Для визуализации траекторий скважин в пространстве, вы можете использовать данные из Файла устьев (во вкладке Файл устьев) или из Файла инклинометрии.
Инклинометрия вниз по скважине
Если для создания траектории скважины будут использоваться данные инклинометрии, выберите опцию Инклинометрия скважин.
Файл инклинометрии

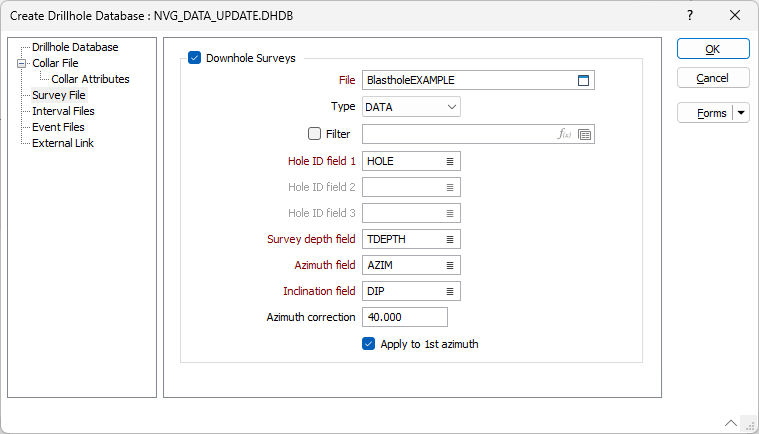

Укажите Файл инклинометрии и введите настройки полей, выборочно примените фильтр, чтобы создать выборку данных из файла.
Поле ID скважины 1, 2, 3
Дважды щелкните мышью, чтобы выбрать имена полей, которые идентифицируют каждую скважину в файле. Можно указать до 3 полей с номерами (идентификаторами) скважин.
Эти сведения могут пригодиться, например, если скважины, импортируемые из разных наборов данных, имеют повторяющиеся имена. Если указано несколько имен скважин, для поиска в базе данных используется уникальный идентификатор (связывание идентификаторов скважин).
Поле глубины съемки
Введите имя поля глубины в Файле инклинометрии. Глубина съемки должна быть расположена в увеличивающемся порядке для каждой скважины.
Поле азимута
Введите название поля, содержащего азимуты скважин. Азимут измеряется в градусах, при этом ноль (0°) - это Север сетки. Отрицательные значения и значения выше 360° оцениваются корректно.
Поле наклона
Введите поле наклона файла инклинометрии. Уклоны выражаются в десятичных значениях от -90 до 90, где отрицательные значения представляют данные вдоль скважин.
Коррекция азимута
На свое усмотрение задайте коррекцию азимута (Коррекция азимута ).
Применять к 1-му азимуту
Выбор этой опции приведёт к введению поправки для первого и всех последующих азимутов.
Не делайте коррекцию азимута для первого азимута, если азимуты в устьях указаны на основании прямоугольной сетки, а последующие азимуты вдоль по скважине - магнитные.
Игнорировать ошибки проверки
Настройка опции Игнорировать ошибки проверки данных (флажок) сохраняется в базе данных, обозначая, что вы решили не проверять достоверность файла. Приложение попытается обработать файл как можно лучше, не вызывая ошибок проверки или предупреждений.
Все проверки скважин, в которые входят базы данных, будут соблюдать метку Игнорировать ошибки проверки данных. Если вы хотите вручную проверить файл, не убирая этот флажок, используйте функцию Проверить скважину во вкладке Скважины, в группе Проверка. Это единственная функция, которая будет игнорировать все флажки.
