Визекс
Если Визекс еще не открыт, на вкладке Визекс в группе Windows нажмите Новое независимое окно Визекса.
На вкладке Главная или Визекс в группе Слой:
Выберите тип слоя, который вы хотите отобразить.
Либо дважды щелкните по типу слоя, когда панель Типы слоев Визекса открыта.
Чтобы загрузить один или несколько слоев, вам необходимо выполнить следующие действия:
Загрузить сохраненный вид
На вкладке Визекс в группе Слой выберите Сохраненный вид | Загрузить вид Визекса, чтобы загрузить ранее сохраненный вид:
Вы также можете нажать на значок «плюс» (+) рядом с элементом каталога Сохраненные виды в панели Типы слоев Визекса, чтобы развернуть список сохраненных наборов форм. Дважды щелкните по Сохраненному виду, чтобы загрузить его в панель Типы слоев Визекса .
В этой же группе можно также выбрать Менеджер сохранённых видов для управления папками наборов форм и группами слоев, которые в данный момент доступны для выбора в качестве сохраненных представлений в Визексе. Смотрите: Сохраненный вид
Загрузить сохраненный сеанс
На вкладке Визекс в группе Слой выберите Сохраненный вид | Загрузить сеанс Визекса, чтобы загрузить ранее сохраненный сеанс.
Сеанс (сессия) объединяет в себе функциональные характеристики как сохраненного вида, так и рабочего стола (рабочего окна). Смотрите: Сохранить и Загрузить сеанс Визекса
Загрузить сохраненные границы просмотра в Визексе
Если просмотр данных Визекса находится в активном режиме, вы можете переключать границы просмотра, сохраненные в качестве наборов форм. Их можно выбрать в Окне разрезов.
Загрузить сохраненный набор форм
Чтобы загрузить сохраненный набор форм, нажмите на значок (+) рядом с Типом наборов форм и откройте список сохраненных наборов форм. После этого вы можете дважды щелкнуть левой кнопкой мыши по Набору форм и загрузить его.
С помощью инструментов на вкладке Визекс в группе Слой можно загрузить самые разные типы слоев.
Создать слой

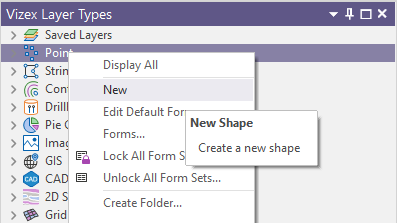

В панели "Типы слоев Визекса" дважды щелкните по типу слоя и введите новые атрибуты в отображаемом диалоговом окне. Кроме того, для слоев, поддерживающих создание новых фигур, вы можете щелкнуть правой кнопкой мыши на узле слоя в дереве типов слоев Визекса и выбрать Создать. Например, в слое Точки:
Если вы загружаете набор форм типа слоя, он добавляется как слой просмотра в панели Просмотр слоев Визекса . Вы можете отключить отображение объектов или включить его, используя окошки с флажками, которые расположены рядом с объектами.
У вас имеется возможность изменять порядок, в котором отображаются объекты или слои - перемещайте и опускайте их с помощью мышки в панели Просмотр слоев Визекса. Эти действия изменят порядок вывода объектов на экран в активной области просмотра.
Размеры первого объекта, который вы выводите на экран, определяют исходные границы просмотра. Если вы ранее настроили размеры области просмотра с помощью опции Границы просмотра, эти размеры будут перезаписаны.
Чтобы полностью увеличить масштаб всех отображаемых объектов, нажмите кнопку Просмотреть все на вкладке Визекс в группе Точка обзора.
Смотрите также: 3D Послойность
Сохранить как вид
Если один или несколько независимых окно Визекс являются активными, наборы форм, которые вы загрузили, могут сами сохраняться в качестве набора форм. Набор форм, расположенный на верхнем уровне, определяет Сохраненный вид ваших данных.
Чтобы сохранить активные окна Визекса и настройки набора форм в качестве сохраненного вида, выберите Сохраненный вид | Сохранить вид Визекса на вкладке Визекс в группе Слой.
Note: You can also set an Auto Load Last View setting via the backstage menu, on the General tab of .форме Опции проекта | Визекс.
Переместить и опустить файлы
Вы можете загрузить пространственные данные в Визекс с помощью мышки, переместив и опустив файлы из Проводника Windows, Проводника проекта или из почтового сервиса. Смотрите: Переместить мышкой и опустить.
Открыть файлы или Управлять файлами
| Действия | Горячие клавиши |
|---|---|
| Открыть файл | Файл | Открыть (CTRL + O) |
| Создать файл | Файл | Создать (CTRL + N) |
| Открыть Проводник файлов | Файл | Просмотреть текущий проект (CTRL + E) |
| Открыть Менеджер каркасов | Каркас | Управлять | Каркасы (CTRL + W) |
| Открыть Редактор скриптов | Скрипт | Python | Открыть редактор скриптов (CTRL + F11) |
| Онлайн-справка Micromine | Справка | Содержание (F1) |
Горячие клавиши
«Горячие клавиши» — это сочетания клавиш, которые позволяют быстро переключаться из одного режима редактирования или просмотра в другой.
Сочетания клавиш - это модификатор + клавиша (CTRL, SHIFT или CTRL + SHIFT), глобальные для ленточного интерфейса, действующие только в определенных активных представлениях документа. Сочетания клавиш можно настроить. Смотрите: Настроить горячие клавиши .
В Визексе предусмотрены следующие горячие клавиши и сочетания клавиш меню:
| Клавиша | Вызывает | Действие |
|---|---|---|
| A | Активизация | Свойства арки/кривой |
| B | Переключение | Режим Между |
| SHIFT + B | Переключение | Переход в режиме Между |
| C | Действие | Замкнуть стринг |
| D | Активизация | Переместить/Копировать стринг (Дублировать) |
| E | Действие | Продолжить стринг |
| F | Активизация | Вставить точки (Равномерно расположенные) |
| G | Активизация | Наклон стринга |
| H | Активизация | Азимут/Расстояние (Направление) |
| I | Переключение | Режим Вставить точки |
| SHIFT + I | Переключение | Переход в режиме Вставить |
| J | Действие | Соединение стрингов |
| K | Переключение | Выбрать треугольники |
| L | Действие | На Восток |
| SHIFT + L | Действие | На Север |
| M | Переключение | Режим Измерение |
| N | Действие | Новый стринг* |
| Оцифровка нового стринга. Если слой Проектирование карьера является активным слоем, 'N' начинает оцифровывать новую ИЗОЛИНИЮ, а не новый стринг. | ||
|
* N также завершит текущее редактирование объекта и начнет редактирование нового объекта того же типа. Например, если вы оцифровываете БРОВКУ в Проекте карьера, нажатие на N завершит существующую бровку и приступит к новой бровке. Если вы оцифровываете ПОЛИГОН, нажатие на N завершит существующий полигон и приступит к новому полигону. |
||
| O | Действие | Развернуть направление стринга (сделать его обратным) |
| P | Переключение | Режим перспективы |
| Q | Активизация | Проверить каркас (F2) |
| R | Действие | На Запад |
| SHIFT + R | Действие | На Юг |
| S | Переключение | Режим привязки |
| SHIFT + S | Переключение | Переключение по опциям привязки |
| T | Действие | Переключиться на план (Вверх) |
| SHIFT + T | Действие | Снизу вверх |
| U, V и W | Настройки |
Вращение вокруг осей обзора U, V или W U, V, W активны только во время вращения (включая вращение средней кнопкой мыши). |
| X, Y или Z | Настройки |
Вращение вокруг осей X, Y или Z X, Y, Z активны только во время вращения (включая вращение средней кнопкой мыши). |
| ESC | Переключение | В большинстве случаев форма курсора изменится, курсор начнет функционировать в режиме Инструмент выбора, либо, если открыто диалоговое окно, будет произведена Отмена. |
| PGUP/ PGDN | Действие | Предыдущий/Следующий разрез при ограниченном просмотре |
| SHIFT + PGUP/ PGDN | Действие | Предыдущий/Следующий разрез в текущем контрольном файле разрезов |
| HOME | Действие | Выравнивание вида согласно текущей плоскости разреза |
| F1 | Активизация | Micromine онлайн-справка |
| F2 | Действие | Проверка каркаса |
| F4 | Активизация | Открыть файл из активного слоя в Редакторе файлов. |
| F6 | Активизация | Открыть браузер файлов, чтобы выбрать файл, который нужно изменить. |
| F7 | Активизация | Если подключен дигитайзер, переключение между дигитайзером и режимом мыши. |
| CTRL + N | Вызвать | Файл | Новый |
| CTRL + O | Вызвать | Файл | Открыть (редактировать) |
| CTRL + E | Вызвать | Файл | Просмотр рабочей папки |
| CTRL + W | Вызвать | Каркас | Управление | Каркасы |
| CTRL + Z | Действие | Отменить |
| CTRL + Y | Действие | Переделать |
| CTRL + SPACE | Действие | В любой открытой форме очищает текущий ответ и переходит к следующему ответу. |
| 0 | Действие | Инструмент поиска |
|
Спецификаторы:
|
Привязка
В окне «Геопривязка» также доступны горячие клавиши и сочетания команд:
| Клавиша | Действие | Клавиша | Действие |
|---|---|---|---|
| X | Поставить точку | CTRL + X | Вырезать выбранные строки |
| S | Инструмент выбора | CTRL + C | Скопировать выбранные строки |
| M | Инструмент удаления | CTRL + V | Вставить строки из буфера в текущую позицию1 |
| P | Инструмент перемещения | CTRL + R | Добавить строки в конец сетки1 |
| Поле Z | Инструмент масштабирования | CTRL + I | Вставить строки в текущую позицию1 |
| Y | Повтор | CTRL + ' | Копировать ячейку сверху и вставить в текущую ячейку |
| G | Показывать направляющие | CTRL + L | Масштабировать до выбранного фрагмента |
| O | Просмотреть все | CTRL + S | Сохранить |
| CTRL + Z | Вернуть |
1 когда строка или строки вырезаны или скопированы в буфер обмена
Горячие клавиши используются непосредственно внутри Визекса на основе нажатия клавиши/события символа. Они не являются частью 'общих' сочетаний клавиш и не настраиваются.
Полный список доступных комбинаций вы можете просмотреть здесь: Сочетания клавиш .
