Вращать стринги
Стринги можно вращать, используя функцию, которая задается в диалоговом окне, либо в интерактивном режиме. Если вы работаете в интерактивном режиме, вы можете вращать точки.

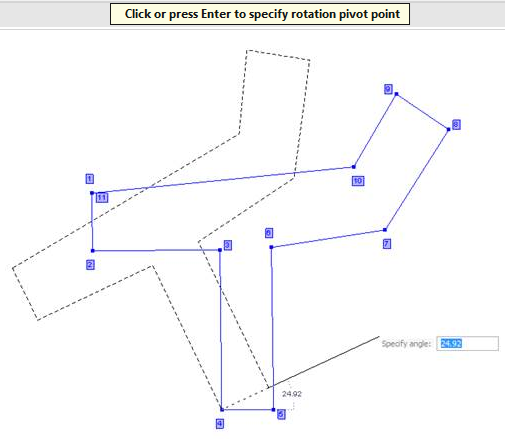

При выборе инструмента «Поворот струн (интерактивный)» на экране появится окно Ассистент выбора с просьбой выбрать стринги и/или точки для поворота (если они еще не выбраны в Vizex). Далее вам помогут подсказки, высвечивающиеся на экране:
Интерактивный инструмент Вращать стринги всегда работает в режиме "привязать к точке". Любой режим, в котором вы работали до применения инструмента Вращать стринги, восстанавливается по окончании использования этого инструмента.
Поддерживаются следующие единицы углов:
-
Десятичные градусы (по умолчанию), например: 15,95
-
Радианы: с использованием суффикса "r", например: 3,15r.
-
Градианы: с использованием суффикса "g" например: 262,7g
-

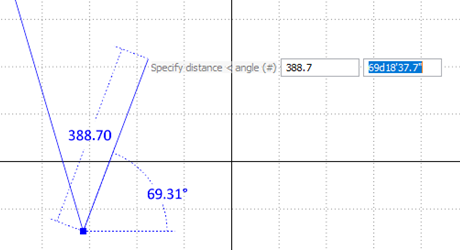

Градусы/Минуты/Секунды: где "d" обозначает градусы, ' (апостроф) обозначает минуты, а " (кавычки) обозначают секунды, например, 69d18'37,7":
При вводе угла указанного формата инструмент переходит в этот режим работы и функционирует в нем до тех пор, пока не будет введено новое значение.

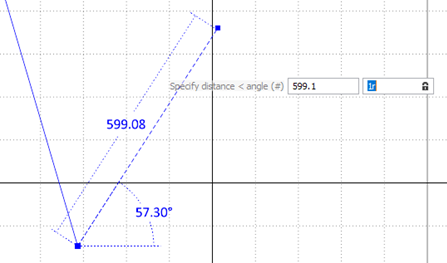

Например, если вы укажете "1r" в данных ввода, тогда угол будет установлен на 1 радиан. Вы можете зафиксировать это значение, чтобы сохранить его, т.к. если вы начнете перемещать курсор, угол будет пересчитываться в радианах:
Примечание: если вы зададите недопустимый угол, например "1r1", а затем переместите курсор, режим снова будет установлен на Десятичные градусы, а значение будет установлено на угол в десятичных градусах.
Если вы введете недопустимое значение, а затем нажмите на Tab, чтобы зафиксировать его, текст будет зафиксирован, однако угол будет привязан к десятичному значению градусов для текущей позиции курсора.
