Вращать стринги (форма)

Стринги можно вращать, используя функцию, которая задается в диалоговом окне, либо в интерактивном режиме. Если вы работаете в интерактивном режиме, вы можете вращать точки.

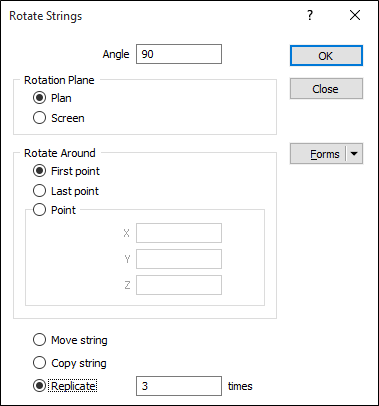

Во вкладе Стринги, в группе Редактирование, нажмите на Вращать стринги (форма), чтобы вращать выбранные стринги вокруг точки поворота. При выборе инструмента Вращать стринги из диалогового окна, вы можете указать параметры вращения выбранных стрингов под заданным углом относительно опорной точки, а также на свое усмотрение скопировать, переместить или дублировать эти стринги.

Появится окно Ассистент выбора с предложением выбрать стринги для вращения (если они еще не выбраны в Визексе).

Угол

Введите угол, на который будет повернут стринг.

Плоскость поворота

Выберите, будете ли вы вращать стринг в 2D Плане или использовать плоскость Экрана.

Вращать вокруг

Укажите Первую точку или Последнюю точку каждого выбранного стринга в качестве опорной точки. В ином случае, выберите опцию Точка и введите координаты опорной точки.

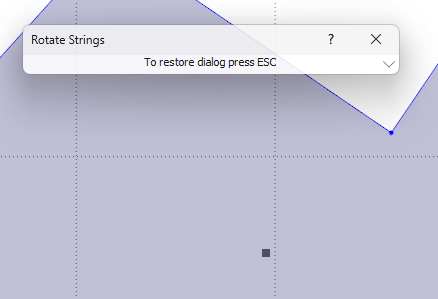

Если вы нажмете кнопку Выбрать точку в Визексе, вы можете использовать включенный квадратный курсор для выбора координат точки вращения.

Переместить стринг

Для перемещения выбранных стрингов активируйте опцию Переместить стринг.

Копировать стринг

Для создания копии выбранного стринга, выберите опцию Копировать стринг. Созданный стринг будет повернут.

Дублировать

Если вы выбрали опцию Копировать стринг, вы также можете продублировать вращаемые стринги множество раз. Выберите опцию Дублировать и укажите количество раз дублирования вращаемых стрингов.
