Проверить стринг

Во вкладе Стринги, в группе Редактирование, нажмите на Проверить стринг перед тем как использовать стринги в качестве вводных данных, либо запустите проверку после того, как приложение сообщит вам о том, что функция обнаружила неверные данные.

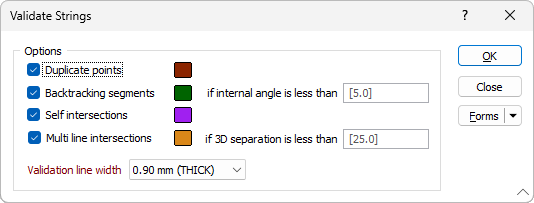

Опции проверки

Если вы создаете полигоны и стринги с помощью других процессов, существует вероятность того, что они могут случайно выполнить самопересечение, пересечение полилиний или приведут к появлению повторно очерченных точек, это может быть вызвано дефектами или перекручиваниями, которые невозможно сразу обнаружить и исправить. Чтобы распознать вышеперечисленные проблемы с данными в Визексе, выберите подходящий цвет подсветки (цвет выделения).

Проблема	Описание
Дублирующиеся точки	Дублирующиеся точки (которые появляются в одном и том же месте) можно случайно оцифровать, дважды щелкнув левой кнопкой мыши или работая с привязкой.
	Чтобы акцентировать внимание на местоположении дублирующихся точек, используется более крупный жирный символ.
Обратно прослеженные сегменты	Существует вероятность того, что вы случайным образом повторно прочертите путь вдоль стринга (например стринг, содержащий точки ABCDE, оцифровывается как ABCBCDE) при использовании инструмента Следовать, работая со стрингом, точки которого будут расположены очень близко друг к другу.
	Обратно прослеженные сегменты иногда могут быть корректными. Вы можете ограничить процесс проверки до обратно прослеженных стрингов, указав параметр если внутренний угол меньше чем.
Самопересечения	Выполните проверку на самопересечения в виде План или в текущем направлении вида.
Пересечения полилиний	Выполните проверку на пересечение полилиний в виде План или в текущем направлении вида.
	Пересечения полилиний иногда могут быть корректными. Вы можете ограничить проверку до тех пересечений, для которых вы укажете параметр если 3D-расстояние меньше чем.

Чтобы устранить дублирующиеся точки, повторно прочерченные и обратно отслеженные сегменты, самопересечения и пересечения полилиний, во вкладе Стринги, в группе Утилиты, выберите опцию Общие | Применить ограничения к стрингу.
