Опустить на каркас

Во вкладе Стринги, в группе Редактирование: Выберите Опустить | Опустить на каркас, чтобы опустить стринги или точки на каркас. Стринги или точки опускаются на каркас вертикально. В случае работы со стрингами, точки вставляются в те места, в которых стринг пересекает границу треугольника.

Этот инструмент также доступен в вкладке Горные работы | Проектирование ПГР, в группе Каркасы.

Процесс запустится автоматически, если объекты и каркас будут использованы в качестве данных ввода для данного процесса и будут выбраны на дисплее.

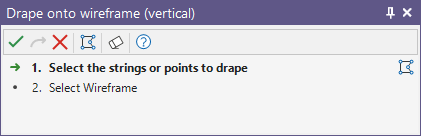

  1. Выберите стринги или точки для опускания:

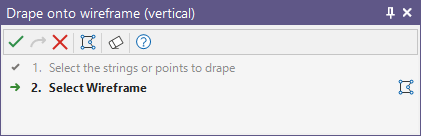

  1. Выберите каркас, на который нужно опустить стринги или точки:

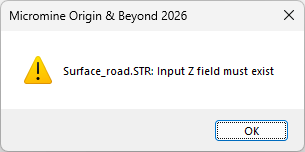

Note: If the selected string / polygon you selected does not have a defined Z value, an error message will be shown and the drape process will be skipped. You can click OK and provide the Z value for the selected string using the string form.

Before:

After:

В меню вкладе Стринги, в группе Редактирование вы также можете выбрать Опустить на каркас… (форма), чтобы натянуть стринги на каркас, созданный на основе связанных геотехнических или топологических данных, а затем сохранить стринги результата в файл. Смотрите: Опция Опустить на каркас

Смотрите также: Спроецировать на высоту: Project String
