Присвоить высоту

Во вкладе Стринги, в группе Редактирование, Нажмите Подробнее...  и выберите Присвоить высоту, чтобы интерактивно установить высоту выбранного стринга в виде План, используя Стринг направления. Направление стринга (от его начальной до конечной точки) определяет порядок (первый, второй, третий и т.д.), в котором Целевым стрингам будет присвоено приращение высоты.

Если вы присваиваете высоту имеющемуся Слою стрингов, Файл ввода должен иметь поле, в котором будут храниться присвоенные значения высоты. В случае работы с новым слоем, это поле создается и заполняется автоматически.

Для того чтобы использовать эту функцию, вам необходимо знать направление контурных стрингов и требуемое приращение между ними.

Чтобы присвоить высоту стрингам в Визексе:

1. Определите поле Z в файле, в котором необходимо назначить высотные отметки (целевой файл стрингов).
2. Внесите в поле Z подходящее постоянное значение.
3. Выведите в просмотр слой стрингов, используя постоянное поле значения Z.

Если значения Z являются пустыми, стринги не будут отображены.

4. Добавьте (временно) новый слой стрингов и оцифруйте стринги направления, или откройте слой стрингов, который содержит стринги направления.
5. Во вкладе Стринги, в группе Редактирование, выберите Далее | Присвоить высоту.

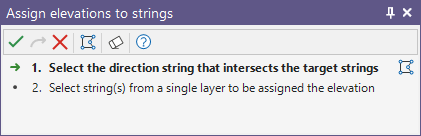

6. Если ни одна из строк не выбрана, на экране появится окно Ассистент выбора с предложением выбрать стринги Направления (стринги, определяющие порядок назначения Целевых стрингов):

Вы можете использовать работу мышкой в сочетании с клавишами CTRL или SHIFT, чтобы выбрать несколько стрингов.



Также вы можете оцифровать необходимые объекты с помощью кнопки на панели инструментов Помощника выбора. Окно помощника выбора закроется, предоставив доступ к инструментам создания объекта.

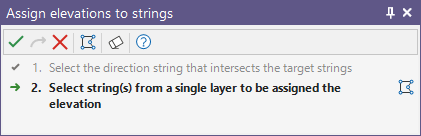

7.  Нажмите на кнопку Подтвердить, после чего с помощью мышки выберите стринги, которым будет присвоена высота.

Целевые стринги, которые вы выбираете, должны находиться в одном слое.

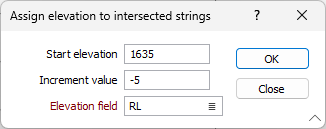

8.  Нажмите на кнопку Подтвердить, чтобы открыть диалоговое окно Присвоение высоты.
9. Укажите значение в полях Начальная высота и Значение приращения.
10. Дважды щелкните левой кнопкой мыши, чтобы выбрать Поле высоты (если вы работаете с новым слоем, подтвердите настройки по умолчанию).

11. В заключение, нажмите на кнопку ОК, чтобы присвоить высоту выбранным стрингам.

Первому Целевому стрингу, который пересекает Стринг направления, назначена Начальная высота. Последующим стрингам назначены значения высоты с приращением, которое указывается в поле Значение приращения.
