Соединить стринги кривой

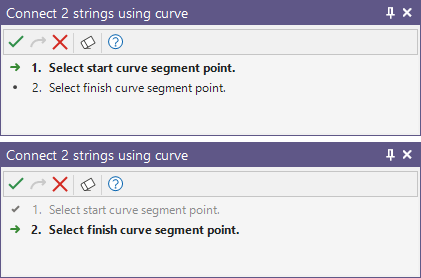

Если вы еще не успели выбрать стринги, появится сообщение о том, что необходимо выбрать начальную и конечную точку сегмента.

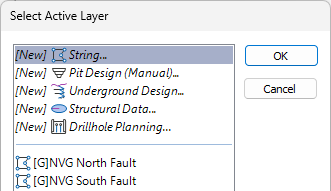

Если активный слой редактирования еще не выбран, приложение предложит вам выбрать его:

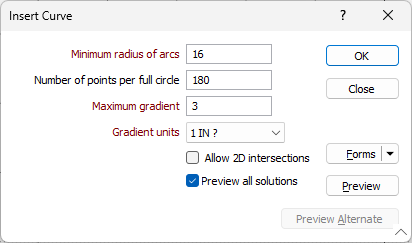

Введите следующие параметры в диалоговом окне Вставить кривую:

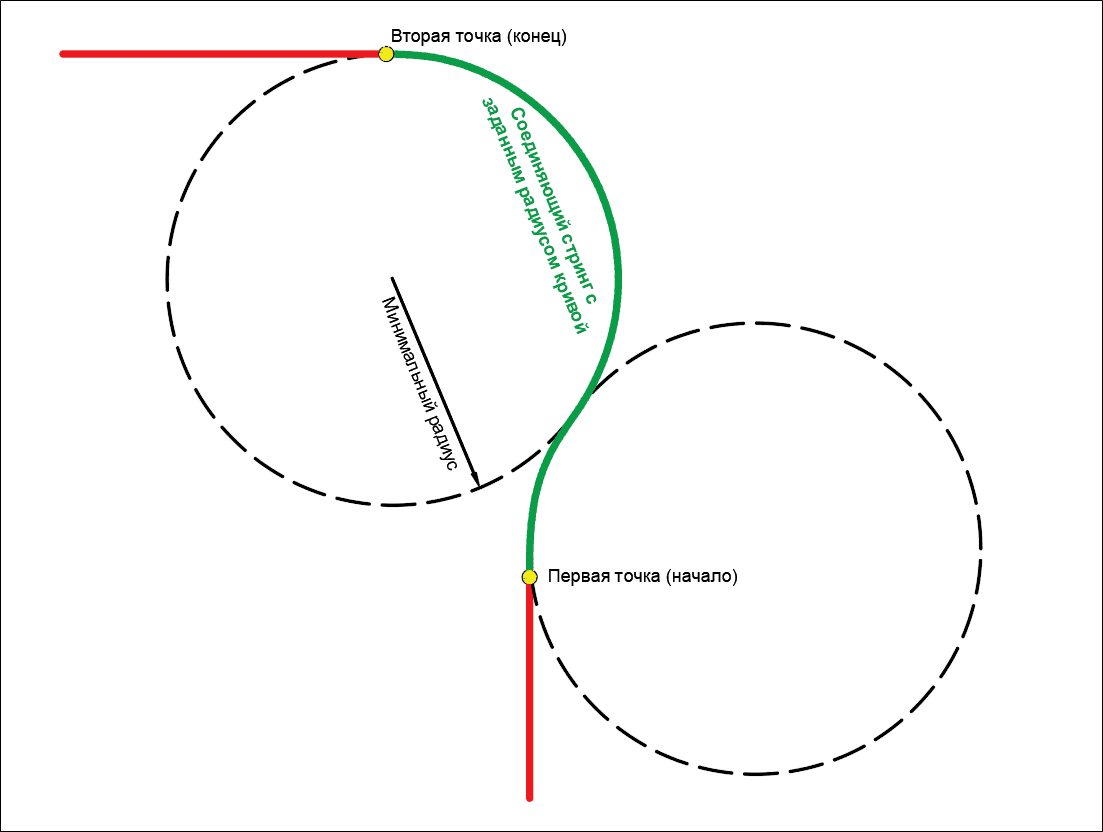

Минимальный радиус дуг
Введите минимальное значение радиуса для ограничения размера арки.
Количество точек на полную окружность
Укажите число точек на полную окружность. Данный параметр определяет количество сегментов в полигоне, который представляет собой круг 360°. Если вы зададите значение 180, точки будут добавлены через каждые 2°, то есть,
арка 10°, например, будет иметь 11 точек и 10 сегментов.
Максимальный градиент и Единицы угла
Наклон создаваемого стринга не сможет быть больше указанного Максимального градиента. Задайте Единицы измерения уклона.
Разрешить 2D-пересечения
Выберите данную опцию, чтобы разрешить двухмерные пересечения.
Предварительный просмотр
Данная опция может создать несколько вариантов результата, отсортированных по длине. Нажмите на кнопку Предпросмотр для просмотра первого (и наиболее короткого по длине) результата. Если вы нажмете ОК, то предложенный вариант будет добавлен в просмотр.
Предварительный просмотр альтернативы
Данная опция может создать несколько вариантов результата, отсортированных по длине. Нажмите Пред.просмотр альтернативы для просмотра следующего результата. Если вы нажмете ОК, предложенный вариант будет добавлен в Визекс.
ОК
Если вы нажмете OK без Предварительного просмотра альтернативы, процесс добавит в Визекс первый результат .
(Вы также можете выбрать опцию Заменить точку кривой в меню.)
