Заменить точку кривой

Во вкладе Стринги, в группе Редактирование, выберите Кривая | Заменить точку кривой, чтобы скруглить стринг, заменив существующую точку кривой.

Эта функция также доступна во вкладке Горные работы | Проектирование ПГР, в группе Пересечения.

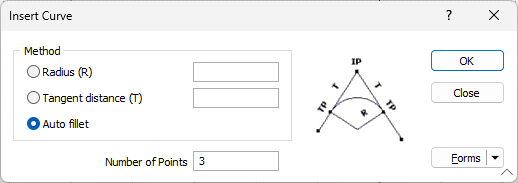

Метод

Радиус

Выберите данную опцию для создания кривой с заданным радиусом. По желанию, задайте количество точек на кривой.

Расстояние по касательной

Выберите данную опцию для задания кривой под определенным углом к выбранной точке. Задайте расстояние, которое определит длину кривой, а также при желании задайте количество точек на кривой.

Авторежим

В автоматическом режиме к кривой будет применен наиболее подходящий радиус.

Количество точек

Указывать количество точек кривой не обязательно. Если значение не задано, точки будут созданы автоматически.

(Вы также можете выбрать опцию Соединить стринги кривой в этом же меню.)
