Ограничить каркасом
Используя это диалоговое окно вы можете только обрезать стринги до каркаса. Чтобы обрезать стринги до контуров, используйте интерактивные инструменты отсечения в Визексе.

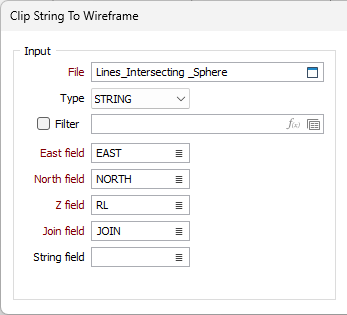

Файл
Выберите тип файла (DAT, STR, PIT, SVY, DDL, MDL) и двойным щелчком мыши задайте файл ввода. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.
Если вы хотите работать с определенными записями, задайте фильтр.
Поля Восточных, Северных (и Z) координат
Укажите имена полей файла ввода, в которых будут храниться восточные, северные и (при желании) Z координаты.
Поле стрингов
Введите имя поля, содержащего значения, которые определят, будут ли точки данных соединены линией. Значения этого поля в последовательных записях должны быть одинаковыми, удостоверьтесь в этом прежде, чем объединить точки в стринг.
Поле соединения
Выберите поле со значениями, которые определяют возможность соединения точечных данных линией, т.е. в стринг. Если последовательные записи имеют одинаковые значения в данном поле, а Поле стрингов не задано (см. ниже), то точки будут соединены линией. В случае если Поле стрингов определено, прежде чем объединить точки, убедитесь в том, что значения в каждом поле в последовательных записях одинаковы.

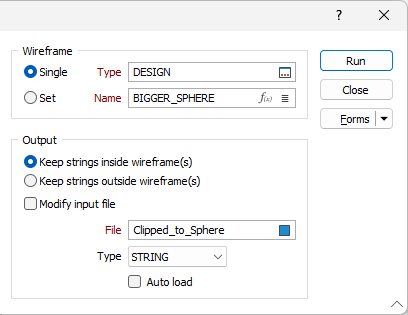

Каркас
To process a single wireframe, select the Single option, select the Type of the wireframe, and then the Name of a wireframe of that type.
Для обработки нескольких каркасов можно использовать выражения, подстановочные знаки и частичные имена в поле Имя, чтобы выбрать несколько каркасов в качестве специального набора каркасов. В меню по правой кнопке вы можете применить опцию Предварительный просмотр, чтобы проверить выражение перед его использованием для создания обновленного списка каркасов. Кроме того, вы можете нажать на значок Выражение
и использовать его для Редактор выражений создания, изменения и проверки выражения. Если в поле Имя введено имя или подстановочный знак и выбрана кнопка Выражение, то при открытии в редакторе имя/подстановочный знак автоматически преобразуется в допустимое выражение.
Вы также можете выбрать имя каркаса с помощью кнопки Выбрать из Визекса (или пункта контекстного меню). Эта опция свернет форму и позволит вам интерактивно выбрать каркас в Визексе, чтобы ввести его в соответствующие поля.
To process the wireframes in a predefined wireframe set, select the Set option.
Рекомендуется проверять каркасы перед их использованием в любом процессе.
Сохранить стринги внутри каркаса(ов) / за пределами каркаса(ов)
Выберите данную опцию, чтобы сохранить только те части стрингов, которые расположены внутри или снаружи каркасов.
Изменить файл ввода
При выборе данной опции, стринги файла ввода будут замещены обрезанными стрингами, а вводные данные Файла вывода будут неактивны.
Если вы не хотите заменять стринги в файле ввода, укажите тип и имя Файла вывода. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.
Обрезанные стринги, созданные в результате процесса, будут записаны в этот файл.
Автозагрузка
Установите этот флажок, если каркас необходимо автоматически загрузить в Визекс. Настройка Отображение по умолчанию для автоматически загружаемых блочных моделей — Авто, при которой слои будут отображаться в виде 2D-срезов, когда Визекс находится в режиме обрезки.
