Ограничить полигоном

Во вкладе Стринги, в группе Утилиты, функция Отсечь | Отсечь до полигона позволяет вам изолировать стринги, которые находятся внутри или снаружи интересующего вас полигона. В отличие от функции интерактивного отсечения, которая использует плоскость просмотра, чтобы определить, как выполняется отсечение, эта опция вычисляет "наиболее подходящую плоскость данных" из отсекающего полигона (при работе с несколькими полигонами используется первый).

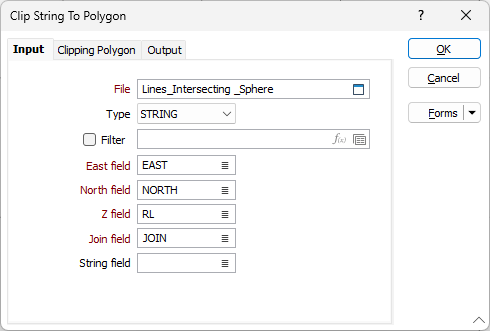

Во вкладке Ввод выберите файл, содержащий стринги, которые необходимо обрезать, и введите данные в требуемые поля в файле ввода.

Файл

Укажите тип файла и двойным нажатием левой кнопки мыши (F3) выберите имя файла, содержащего стринги, которые вам необходимы обрезать. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.

Если вы хотите работать с определенными записями, задайте фильтр.

Поля Восточных, Северных и Z координат

Укажите имена полей файла ввода, в которых будут храниться восточные, северные и (при желании) Z координаты.

Поле стрингов

(Необязательно) Укажите имя поля, содержащее значения, которые определяют соединение точек в линию. Значения этого поля в последовательных записях должны быть одинаковыми, удостоверьтесь в этом прежде чем объединить точки в стринг.

Поле соединения

Укажите имя поля, содержащее значения, которые определяют соединение точек. в стринг. Если последовательные записи имеют одинаковое значение в этом поле, а Поле стрингов не задано, эти точки будут соединены линией. В случае если Поле стрингов определено, прежде чем объединить точки, убедитесь в том, что значения в каждом поле в последовательных записях одинаковы.

Подсказка: во вкладе Стринги, в группе Редактирование, вы можете ограничить открытые или замкнутые стринги в слое просмотра в Визексе. Смотрите: Обрезать
