Упростить стринг (форма)
(Вы также можете использовать интерактивный инструмент во вкладе Стринги, в группе Редактирование, чтобы уменьшить количество точек данных в выбранных стрингах в Визексе.)
Определяется фактор допуска XY, формирующий "проход". Работа функции начинается с прорисовки линии между точкой 1 и точкой 2, а также с применения "прохода" к точке 2. Если точка 2 лежит в пределах прохода, линия прорисовывается между точкой 1 и точкой 4, а проход применяется к точкам 2 и 3. Если обе промежуточные точки находятся в проходе, процесс повторяется между точками 1 и 5 (делая точки 2, 3 и 4 промежуточными). Это продолжается до тех пор, пока промежуточная точка не попадет за пределы прохода. На данной стадии, точка, к которой проходило расширение, становится точкой 2 и промежуточные точки (все, попадающие в проход) удаляются. После этого процесс начинается с новой точки 2.
В итоге, весь стринг обрабатывается и записывается в файл ввода.

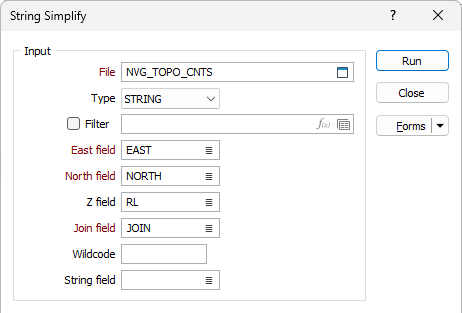

Ввод
Файл
Укажите тип файла ввода и двойным щелчком левой кнопки мыши выберите (или впечатайте) его имя.
Поля X и Y
Укажите в файле имена полей координат X и Y.
Поле Z
(Необязательно) Если стринги не представляют постоянные значения Z, укажите имя поля координат Z в файле.
Поле соединения
Выберите поле со значениями, которые определяют возможность соединения точечных данных линией, т.е. в стринг. Если последовательные записи имеют одинаковые значения в данном поле, а Поле стрингов не задано (см. ниже), то точки будут соединены линией. В случае если Поле стрингов определено, прежде чем объединить точки, убедитесь в том, что значения в каждом поле в последовательных записях одинаковы.
Групповой код
Введите значение (обычно - символы) поля стрингов, с помощью которого замыкаются последующая и предыдущая точки. Тип линии для последующей точки будет одинаковым с типом линии предыдущей или следующей точки. Групповой код для кровли и подошвы можно назвать КП.
Поле стрингов
Введите имя поля, содержащего значения, которые определят, будут ли точки данных соединены линией. Значения этого поля в последовательных записях должны быть одинаковыми, удостоверьтесь в этом прежде чем объединить точки в стринг.

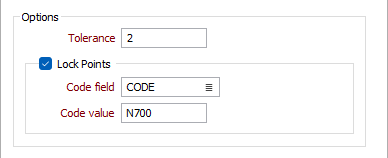

Опции
Допуск
Укажите допуск XY. Он представляет собой допустимое расстояние от новой линии к любой точке, измеряемое в 90 градусах к линии.
(Необязательно) Если стринги не представляют постоянные значения Z, впечатайте в поле Z имя и требуемый допуск Z. Данное действие повлечет применение трехмерного прохода.
Блокировать точки
При упрощении стринга вы можете предотвратить перемещение/удаление некоторых точек. Например, у вас есть возможность заблокировать точки, которые имеют одинаковые координаты, однако принадлежат разным стрингам, если стринги находятся в общих границах или пересекают друг друга.
Выберите Поле кода и укажите Значение кода, которое будет использоваться для распознания точек, которые вы намерены заблокировать.

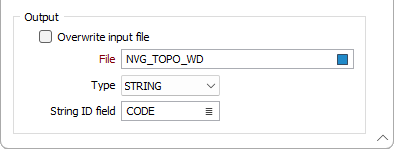

Файл вывода
Перезапись входного файла
Установите флажок, если вы хотите заменить выбранный входной файл обработанными данными. Если опция не включена, вы можете выбрать выходной файл.
Файл вывода
Выберите тип файла вывода и двойным щелчком левой кнопки мыши выберите (или впечатайте) его имя.
Поле номера (ID) стринга
(Необязательно) Если вы применили фильтр, двойным щелчком левой кнопки мыши (F3) выберите Поле номера стринга для файла вывода. Это предотвратит появление ситуации, в которой, в связи с применением фильтра, два стринга файла ввода могут стать частью одного стринга вывода.
Подсказка: Вы можете усилить эффект функции Упростить, отобразив упрощенные и неупрощенные файлы вместе, один из которых будет выведен в другом цвете в качестве файла фона.
Подсказка: функция также очень удобна для удаления дублирующихся значений в оцифрованном файле стринга, если на кнопку случайно нажали два раза.
