Дублировать стринг
Инструмент Дублировать стринг позволит Вам сэкономить время посредством многократного копирования стрингов горизонтально (вдоль X-Y плоскости) и вертикально (вдоль Z плоскости).

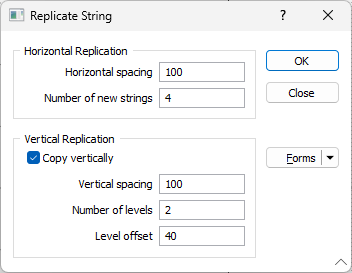

Если вы не выбрали стринг(и) или часть стринга(ов) до нажатия на эту кнопку, на экране в окне Ассистент выбора появится просьба выбрать стринг или стринги для создания их дубликатов. После того как вы выберете стринг или стринги, которые намерены дублировать, на экране появится диалоговое окно Дублировать стринг.
Дублирование по горизонтали
Шаг по горизонтали
Задайте шаг по горизонтали (в единицах сетки).
Количество новых стрингов
Задайте сколько новых стрингов будет создано в результате копирования. По умолчанию стринг будет продублирован в направлении, перпендикулярном линии между начальной и конечной точками стринга. Чтобы продублировать стринги в противоположном направлении, задайте отрицательное значение для шага по горизонтали.
Дублирование по вертикали
Копировать по вертикали
По желанию, выберите опцию Копировать по вертикали, чтобы продублировать стринги по вертикали, также как по горизонтали.
Шаг по вертикали
Задайте шаг по вертикали (в единицах сетки).
Количество уровней
Задайте количество уровней, по которым выбранные данные будут продублированы по вертикали. По умолчанию стринги будут дублироваться над исходным стрингом. Чтобы продублировать стринги под исходным стрингом, задайте отрицательное значение для шага по вертикали.
Отступ уровня
Отступ уровня задается с тем, чтобы каждый второй стринг был продублирован таким образом, чтобы он отступал от предыдущего стринга. Это функция полезна, например, при оцифровке стрингов выработок, когда требуется отступ на каждом последовательном уровне. Если вы не хотите задавать отступ, введите ноль (0) в поле Отступ.
