Разделенный полигон

1. Во вкладе Стринги, в группе Редактирование: Нажмите Разделить полигон, чтобы разделить замкнутый стринг (полигон) на два замкнутых полигона.

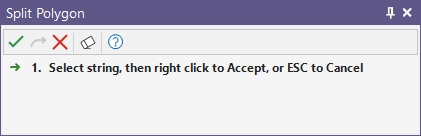

2. Если ни один стринг не был выбран, вам будет предложено выбрать закрытый стринг:

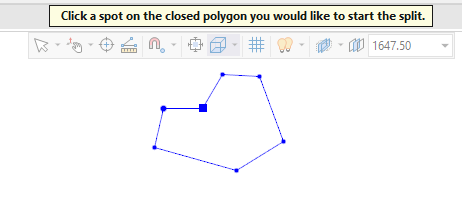

3. Щелкните точку на закрытом стринге, чтобы начать разбиение:

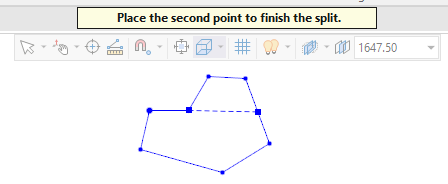

4. Щелкните вторую точку на закрытом стринге, чтобы завершить разбиение:



   Разбитые полигоны можно выбирать по отдельности:



Примечание: Если выбранный стринг не закрыт, будет выполнена операция Разделенный полигон.

Частичный выбор стринга

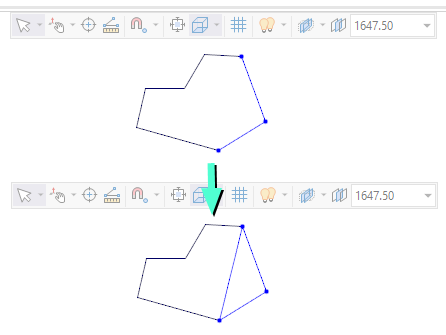

При активном частичном выделении инструмент автоматически разделит строку в точках, представляющих начало и конец выделения. В случае частичного выделения на полигоне результатом являются два полигона с общими (совпадающими) границами.

При разбиении замкнутой строки не менее трех вершин должны оставаться невыбранными.

Примечание: Вы также можете выполнить операцию Разделение полигонов с помощью инструмента Разделить строку.
