Заменить сплайн

Во вкладе Стринги, в группе Редактирование: Выберите Заменить кривой | Заменить сплайном, чтобы заменить часть линии, оцифровав сплайн Безье в качестве замены.

Запуск инструмента происходит в два этапа:

Выберите диапазон сегментов

  1. Либо щелкните и перетащите мышь, чтобы определить выбор диапазона сегмента от одной точки до другой, либо щелкните по двум точкам, чтобы определить диапазон.

Оцифруйте замену для этих сегментов

  1. Если допустимый диапазон уже выбран, то шаг 1 (выше) будет пропущен.

    Используйте мышь для оцифровки новых сегментов. Щелкните правой кнопкой мыши, чтобы завершить. Нажмите ESC для отмены.

    Подсказка: нажатие O изменит конец замены, с которого следует производить оцифровку. Это происходит «на лету», поэтому вы можете оцифровать один конец, нажать «O», а затем начать оцифровку с другого конца.

При замене стринга можно задать градиент, выбрать режим привязки и т. д.

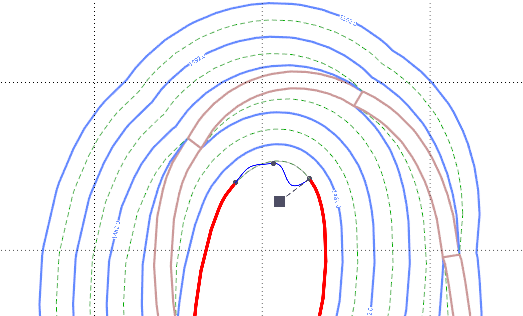

Создав сплайн, вы можете использовать его для настройки кривой вашего стринга по мере необходимости. Нажатие I добавит к сплайну дополнительные узлы.

Когда ваш стринг будет оцифрован должным образом, щелкните правой кнопкой мыши, чтобы завершить преобразование.
