Вставить планарные пересечения

На вкладке Проектирование, в группе Утилиты: Выберите Общие | Вставить планарные пересечения, чтобы сгенерировать точки пересечения, в которых стринги во входном файле пересекаются с плоскостью. Вы можете определить ортогональную или неортогональную плоскость, либо выбрать в контрольном файле разрезов одну или несколько плоскостей разреза.

Эта опция также доступна в меню Пересечение на вкладке Проектирование, в группе Редактирование.

Точки, которые вставляются на линейном сегменте, будут располагаться в ожидаемом порядке соединения.

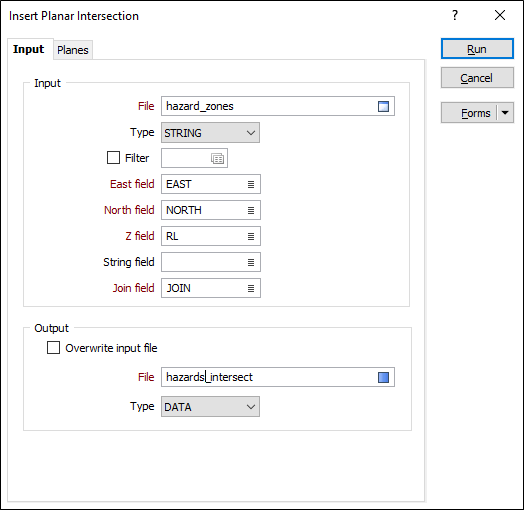

Ввод

Файл

Выберите тип файла ввода. Дважды щелкните левой кнопкой мыши (F3) в поле ввода Файл, чтобы задать имя файла ввода, содержащего стринги, которые вы пересечь с плоскостью. Вы также можете нажать кнопку Выбрать из Визекса, чтобы свернуть форму и интерактивно выбрать слой, содержащий файл для вставки, и вернуться к форме.

Восточные, Северные и Z координаты

Двойным нажатием (F3) задайте поля координат файла ввода.

Поле стрингов

(Необязательно) Дважды щелкните левой кнопкой мыши (F3) в строке ввода Поле стринга, чтобы указать, содержащее значения, которые определяют соединение точек в линию. Значения этого поля в последовательных записях должны быть одинаковыми, удостоверьтесь в этом прежде чем объединить точки в стринг.

Поле соединения

Дважды щелкните левой кнопкой мыши (F3) в строке ввода Поле соединения и укажите поле со значениями, которые определяют возможность соединения точечных данных линией (т.е. в стринг). Если последовательные записи имеют одинаковое значение в этом поле, а Поле стрингов не определено, линия соединит эти точки в стринг. В случае если Поле стрингов определено, прежде чем объединить точки, убедитесь в том, что значения в каждом поле в последовательных записях одинаковы.

Вывод

Перезаписать файл ввода

Выберите данную опцию для того, чтобы записать измененные стринги в Файл ввода.

Автозагрузка

Выберите этот параметр, чтобы автоматически загрузить вставленное планарное пересечение в Визекс.

Файл

Выберите тип файла вывода и укажите (или двойным нажатием левой кнопки мыши F3 выберите) его имя. Вы также можете нажать кнопку Выбрать из Визекса, чтобы свернуть форму и интерактивно выбрать слой, содержащий файл для вставки, и вернуться к форме.

Плоскости

Подсказка: Вы также можете выбрать инструмент Пересечение | Вставить пересечение плоскости разреза на вкладке Проектирование, в группе Редактирование, чтобы сгенерировать точки пересечения в Визексе, где выбранные стринги пересекают текущую плоскость разреза (в обрезанном виде).

Запустить

Нажмите на кнопку Запустить для запуска процесса.
