Обрезать

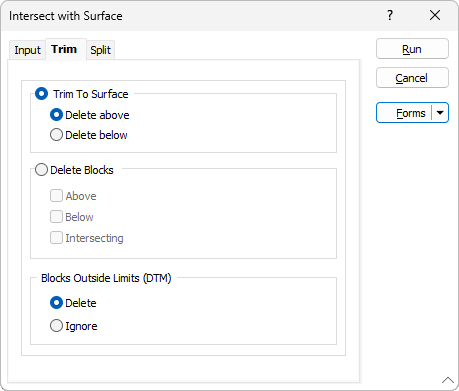

Используйте опции во вкладке Обрезать в диалоговом окне Пересечь с поверхностью:
- Обрежьте блоки, выступающие выше или ниже поверхности или горизонта.
- Удалите блоки, которые пересекают или полностью лежат выше или ниже поверхности/горизонта.
Эти параметры активны в случае, если вы выбрали функциюОбрезать в качестве опции Пересечения ЦМП во вкладке Ввод.
Обрезать до поверхности
- При выборе опции Обрезать до поверхности, Блочная модель пласта обрезается до поверхности или до горизонта (чаще всего данная опция используется при работе с топографической ЦМП). В таком случае блок, пересекающий топографию, будет иметь Z в качестве центра, а его размер будет откорректирован таким образом, чтобы центр его верхней грани имел ту же высоту, что и топографическая поверхность. Блоки, которые полностью находятся ниже топографии, остаются неизмененными.

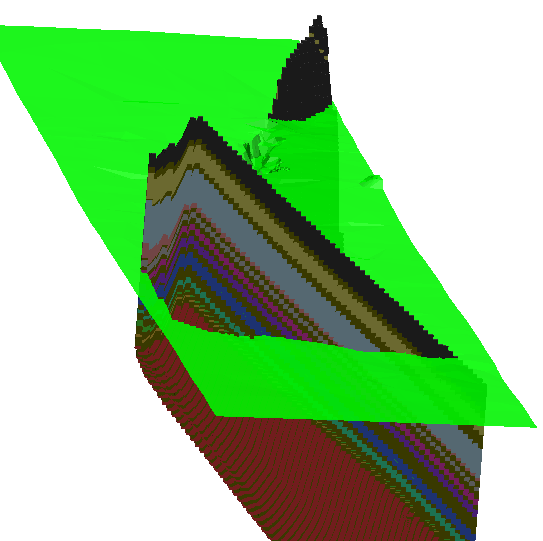

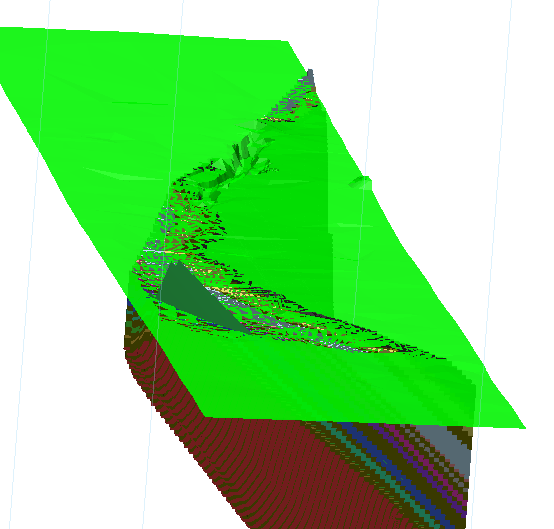

| Перед применением опции Обрезать до поверхности: | После применения опции Обрезать до поверхности: |
|
|
Если в столбце, который пересекает поверхность, находится более одного блока, вследствие процесса изменяется только тот блок, в котором центр пересекает горизонт. Блоки, расположенные ниже, не изменяются, блоки, расположенные выше, будут удалены.
Удалить блоки
Выберите опцию Удалить блоки на основании выбранной классификации:
| Название (имя) | Описание |
|---|---|
| Выше | Удалить только те блоки, которые полностью находятся над поверхностью/горизонтом. |
| Ниже | Удалить только те блоки, которые полностью находятся под поверхностью/горизонтом. |
| Пересечение | Удалить только те блоки, которые пересекают поверхность/горизонт. |
Блоки за пределами (ЦМП)
Если ЦМП является выбранной опцией Ввода. Выберите опцию для того, чтобы определить, как обрабатывать блоки снаружи пределов ЦМП. Вы можете Удалить или Пропустить их.
Данная опция будет отключена, если во вкладке Ввод вы выбрали работу с Горизонтальной плоскостью.
