Создать горизонты/солиды
Фактически, каркасы для всех пластов и прослоев пустой породы создаются одновременно. Вкладки Кровля, Подошва и Солид в данном диалоговом окне могут включать или отключать каждую из этих опций, а также предоставляют возможность управления именами и цветами раскраски каркасов на выводе.
Опции построения предоставляют инструменты контроля над процессом построения каркасов. Здесь также предлагается опция разделения каркасов вдоль линий разломов. Определение разлома может задаваться либо автоматически, либо соблюдать данные полигональных зон разломов, определенных файлом (скорее всего, тем же файлом, который используется в процессе Сетка | Создать).
Поперечные разрезы Блочных моделей пластов могут выглядеть неправдоподобно, особенно, если эти пласты являются падающими, а разрез не является ортогональным. Создание солидов (каркасов) пластов из Блочной модели пластов может значительно улучшить внешний вид.
| Блочная модель пласта: | Каркас: |
|
|

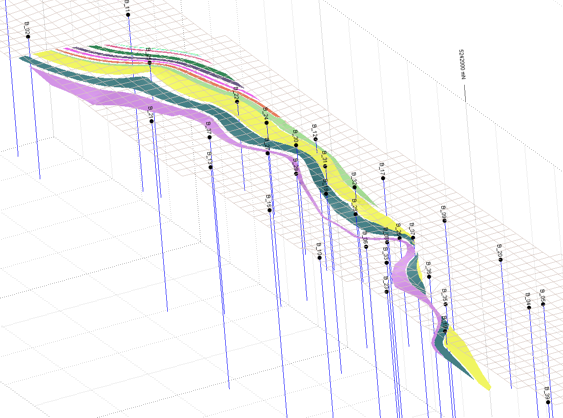

Поверхности (горизонты Кровли или Подошвы) могут оконтуриваться или выводиться на экран в Визексе.
Кроме того, эти каркасы используются для отображения пересечения пластов угля с Подошвой зоны выветривания. Могут быть созданы линии, полигоны или полосы Горизонта окисления:
- Линии горизонта окисления: создайте горизонты Кровли (или Подошвы), после чего произведите пересечение поверхности Подошвы зоны выветривания с помощью функции Стринг по пересечению каркасов (во вкладке Каркас, в группе Создать стринги).
- Полосы горизонта окисления: Создайте солиды, а затем Стринг по пересечению каркасов (поверхность внутри солида) с поверхностью Подошвы зоны выветривания.
- Полигоны горизонта окисления: Создайте Контуры Полос горизонта окисления.
Ввод
Задайте следующие вводные значения в диалоговом окне Создать Горизонты/Солиды:
Файл блочной модели пласта
Выберите Тип файла, а затем дважды щелкните мышью (или нажмите F3), чтобы выбрать Файл блочной модели, который будет использоваться, как вводный для данного процесса. При необходимости, определите фильтр ограничения процесса под-набором данных.
Поля координат Восток, Север и Z (Высота)
Дважды щелкните мышью (или нажмите F3), чтобы задать поля координат Восток, Север и Z во вводном Файле блочной модели пластов.
Поле материала
Дважды щелкните мышью (или нажмите F3), чтобы выбрать поле, содержащее значения, которые будут использоваться для распознавания материала, связанного с каждым слоем или пластом.
Вкладка Опции позволяет вам контролировать процесс построения каркасов. Здесь также предлагается опция разделения каркасов вдоль линий разломов.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
