Пересечение с поверхностью
- Удалить блоки, которые полностью лежат выше или ниже поверхности/горизонта, и обрезать блоки, которые выступают выше или ниже поверхности/горизонта.
- Разделить те блоки, которые пересекают поверхность/горизонт и присвоить значения блокам, находящимся ниже или выше поверхности/горизонта.
Ввод

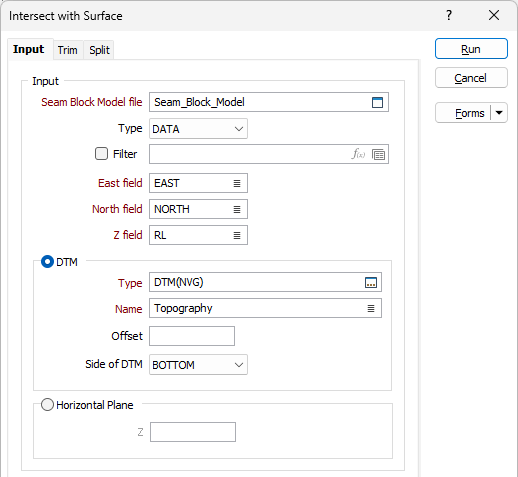

Файл блочной модели пластов
Дважды щелкните мышью (или нажмите F3), чтобы выбрать Файл блочной модели пластов, который будет использоваться в качестве вводного файла для процесса. Блочные модели пластов используют блоки с регулированием по высоте, которые не ограничены установкой интервала субблокирования. Разделение пластов, слои и пропластки достаточно легко определить.
При необходимости, определите фильтр ограничения процесса под-набором данных.
Поля координат Восток, Север и Z (Высота)
Дважды щелкните мышью (или нажмите F3), чтобы выбрать поля координат во вводном файле.
ЦМП
Выберите данную опцию, если вы хотите определить поверхность с помощью ЦМП и укажите Тип и Имя ЦМП.
Смещение
Если вы указали Значение смещения, оно применяется к значениям Z поверхности. Это значение может быть как положительным, так и отрицательным.
Например, если вы работаете с ЦМП топографии, но хотите обрезать блоки до 50 м ниже топографии, укажите значение смещения -50.
Сторона ЦМП
Если вводная ЦМП представляет собой больше солид, чем поверхность, поле ввода Сторона ЦМП позволяет вам указать ВЕРХНЕЕ или НИЖНЕЕ значение, которое будет использоваться при сравнении значений со значениями Z в файле данных.
Горизонтальная плоскость
Выберите данную опцию, если вы хотите, чтобы поверхность была горизонтальной плоскостью, а не поверхностью как таковой. Укажите значение Z, которое определит высоту горизонтальной поверхности.

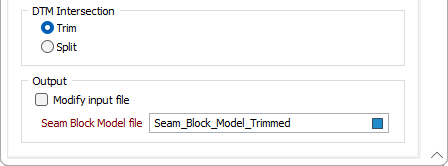

Пересечение ЦМП
Файл блочной модели пласта можно изменить двумя способами. Опции во вкладках Обрезать и Разделить в этом диалоговом окне активируются в зависимости от того, какую опцию вы выбираете здесь:
Вывод
Результаты процесса могут быть записаны в тот же Файл ввода или в отдельный Файл вывода.
Изменить файл ввода
При выборе этой опции, результаты будут записаны во вводный Файл блочной модели пластов.
Файл блочной модели пластов
Если вы решили не изменять Файл ввода, дважды щелкните мышью (или нажмите F3), чтобы выбрать имя Файла блочной модели пластов на выводе. В этот файл будут записаны обрезанные или разделенные блоки.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
