Преобразовать в сетку

Во вкладке Стратиграфия, в группе Блочная модель пластов, нажмите на Преобразовать в сетку, чтобы создать сеточную поверхность для каждого уникального значения в Поле материала в Файле блочной модели пластов. Вывод может быть комбинацией Кровли, Подошвы, Середины, Мощности или поля атрибута пользователя.

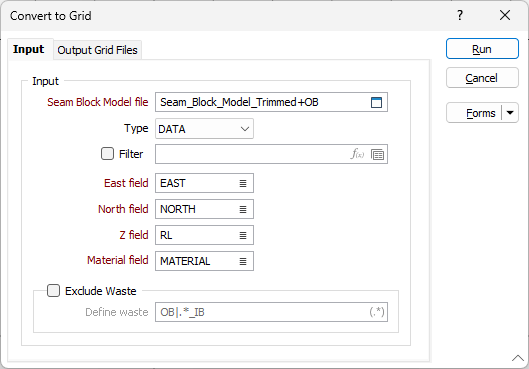

Файл блочной модели пластов

Задайте Файл блочной модели пластов в качестве файла ввода. Блочные модели пластов используют блоки с регулированием по высоте, которые не ограничены установкой интервала субблокирования. Разделение пластов, слои и пропластки достаточно легко определить.

Поля Восточных, Северных и Z координат

Укажите имена полей для Восточных, Северных и Z координат в файле ввода. Функция использует эти поля для определения центров блоков.

Поле материала

Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя Поля материала. Поле материала является обязательным и, как правило, содержит имена Пластов (и Межпластовых прослоев).

Исключить пустую породу

Вы можете исключить пустую породу из отчета, поставив флажок в поле Исключить пустую породу (или установив соответствующий фильтр).

Определить породу

Определение пустой породы представляет собой совпадение регулярного выражения для поля Материал. Регулярное выражение представляет собой поисковую строку, в которой используются специальные знаки (символы) совпадений графических (текстовых) шаблонов. В данном контексте, оно используется для определения того, какие значения в поле Материал отображают пустую породу. Исходное предположение строится на том, что любое несовпадающее значение является пластом.

Несмотря на то, что регулярные выражения могут быть комплексными и мощными инструментами, существует несколько простых решений, которые могут предложить легкий способ определения кодов пустой породы. Первое, что вам необходимо понять, Регулярное выражение должно полностью совпадать с кодом, а не только с его частью. Существуют 3 символа и квантификатора (указателя множества), с помощью которых можно добиться совпадения большинства кодов пустой породы. Они включают в себя:

Символ	Описание	Шаблон	Вероятные совпадения
.	Совпадает только какой-то один из символов	.B	IB или OB
*	Совпадает с предыдущим элементом ноль или более раз	.*IB	AT01_IB или FC22_IB
|	Совпадение с любым элементом, разделенным знаком (|)	OB|.*IB	OB или AT01_IB или FC22_IB

Несколько примеров:

Коды пустой породы	Совпадающие шаблоны
OB, AE_IB, FJ_IB, KL_IB	OB|AE_IB|FJ_IB|KL_IB
	OB|.*_IB
	.*B
OB, PT_AE, PT_FJ, PT_KL	OB|PT.*

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
