Стратиграфия

Инструменты, которые вам потребуются для определения Стратиграфической иерархии, доступны во вкладке Стратиграфия, в группе Стратиграфия. Стратиграфическая иерархия представляет собой определение взаимоотношений между материнскими и дочерними пластами, а также их последовательности с точки зрения возраста отложения. Файл стратиграфии можно создать из Файла иерархии. Этот скомпилированный файл используется другими функциями Стратиграфии и Моделирования, а также применяется для просмотра Стратиграфии в виде диаграммы.

• нажмите на Сгенерировать стратиграфию, чтобы определить статиграфичекую иерархию пластов, которую можно использовать в процессе создания блочной модели пластов. Стратиграфическая иерархия представляет собой определение взаимоотношений между материнскими и дочерними пластами, а также их последовательности с точки зрения возраста отложения.



Файлом ввода будет являться Файл пластов, созданный с помощью процесса Создать файл пластов . Как правило, для этого вам необходимо отредактировать файл с целью определения четких взаимосвязей Материнский-Дочерний для всех пластов (слоев), перечисленных в Файле пластов. Поскольку Файл иерархии содержит точное обозначение стратиграфии, он может быть использован в качестве вводного файла для функции Сгенерировать стратиграфию .

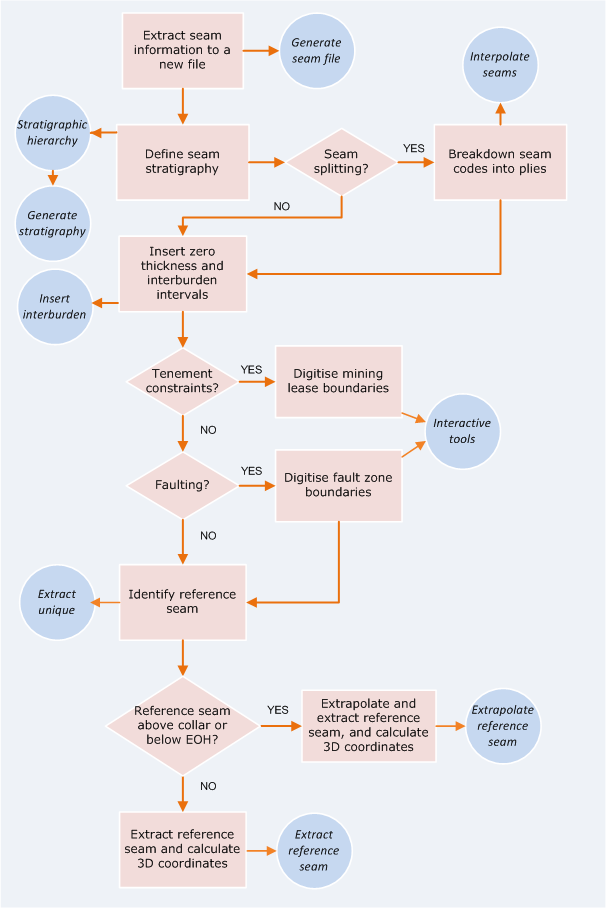

Следующая схема работы демонстрирует, как могут применяться функции Стратиграфии пласта.

• опция Просмотр стратиграфии используется для просмотра Файла стратиграфии в виде диаграммы. Этого же результата можно достичь, если щелкнуть правой кнопкой мыши по Файлу стратиграфии в открывшемся диалоговом окне.

Файл стратиграфии является составным и используется для интерполяции и просмотра расслоения пластов в Файле пластов.

• нажмите на Сгенерировать стратиграфию, чтобы создать компилированный Файл стратиграфии. Файл стратиграфии используется многими функциями и может также использоваться для просмотра Стратиграфии в виде диаграммы.
