Просмотр стратиграфии
Файл стратиграфии является составным и используется для интерполяции и просмотра расслоения пластов в Файле пластов.

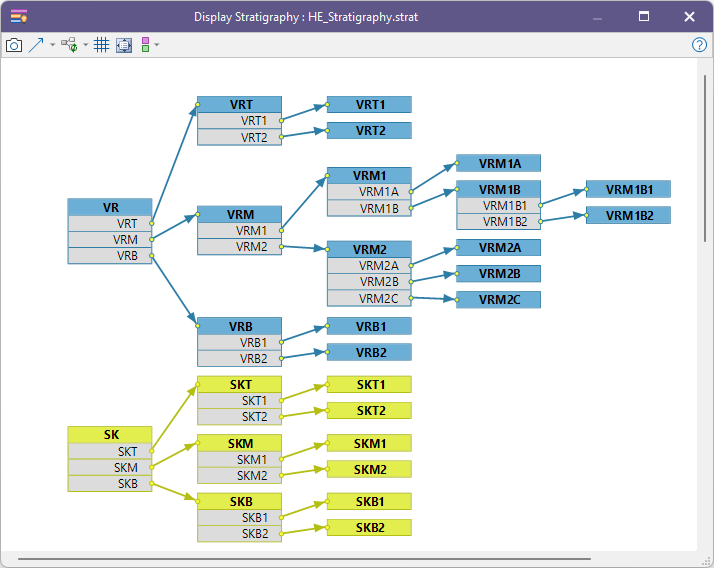

Чтобы просмотреть стратиграфию, перейдите к месторасположению компилированного Файла стратиграфической последовательности (*.strat), созданного с помощью функции Сгенерировать стратиграфию . Если были определены значения процентного соотношения для дочерних пластов, они будут показаны в диаграмме стратиграфии.
В панели инструментов диалогового окна Показать стратиграфию стратиграфии доступны следующие инструменты:
- Стратиграфическую последовательность можно сохранить в формате PNG (Portable Network Graphics) Файл изображения.

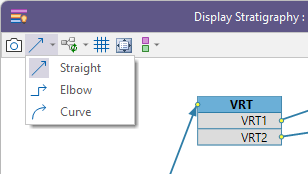

- Используйте инструмент Соединения, чтобы выбрать Прямой (по умолчанию), изогнутый или Искривленный стиль соединений в окне Просмотр.

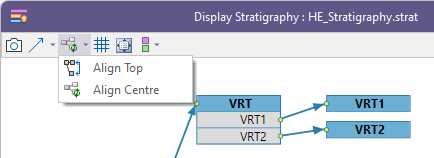

- Используйте кнопку Выровнять, чтобы выровнять каждый материнский узел по Центру или по Верху группы. В примере выше показано выравнивание по Центру.
- Вы можете переместить объекты в другое местоположение, используя фон Сетку в виде ориентира:
- Кнопка Отмасштабировать в соответствии с размерами окна может использоваться для того, чтобы настроить Стратиграфическую последовательность с окном просмотра:
- По умолчанию Случайные цвета применяются к непересекающимся наборам в последовательности. Используйте меню Набор цветов, чтобы применить набор цветов для цветовой маркировки стратиграфической последовательности по названию пласта. Кроме того, вы можете выбрать Серый, чтобы использовать цветовую схему оттенков серого, или выбрать по умолчанию Случайные цвета:
