Файл блочной модели пластов

Инструменты и функции во вкладке Стратиграфия, в группе Блочная модель пластов позволяют вам обрабатывать и запрашивать данные по Блочным моделям пластов, которые вы создали с использованием инструментов Создать из одного пласта и Создать из нескольких пластов в той же группе.

• нажмите на Создать из одного пласта, чтобы преобразовать Файл сетки в Файл блочной модели пластов.

• нажмите на Создать из нескольких пластов, чтобы создать блочную модель пласта из одной опорной сетки высот, а также чтобы определить набор сеток мощности, которые представляют пласты выше и ниже нее.

• Нажмите Объединить, чтобы добавить блочные модели пласта с выровненными координатами XY.

• выберите Пересечение с поверхностью, чтобы выполнить одно из действий, приведенных ниже:

  1. Удалить блоки, которые полностью лежат выше или ниже поверхности/горизонта, и обрезать блоки, которые выступают выше или ниже поверхности/горизонта.
  2. Разделить те блоки, которые пересекают поверхность/горизонт и присвоить значения блокам, находящимся ниже или выше поверхности/горизонта.

• нажмите на Пересечение с солидом, чтобы:

  • Обрезать блочную модель пласта до солида, либо
  • Разделить блоки, пересекающие солид, и записать коды в указанное поле, с помощью которого выявляется, где будут лежать блоки - внутри или снаружи солида.

• нажмите на Создать блоки пустой породы, чтобы извлечь блоки пустой породы из Блочной модели пластов на основе топографической поверхности, которая может использоваться для определения вскрышных пород. Это может потребоваться перед запуском процесса Вычислить коэффициент вскрыши.

• нажмите на Вычислить коэффициент вскрыши, чтобы рассчитать соотношение между мощностью угля и мощностью покрывающей породы (вскрыши) для каждого столбца блоков в Файле блочной модели пластов.

• нажмите на Создать горизонты/солидывкладке Стратиграфия, в группе Блочная модель пластов, чтобы создать поверхность подошвы и/или кровли, а также каркас, из слоя блоков (обычно пласта).

• нажмите на Преобразовать в сетку, чтобы создать сеточную поверхность для каждого уникального значения в Поле материала в Файле блочной модели пластов. Вывод может быть комбинацией Кровли, Подошвы, Середины, Мощности или поля атрибута пользователя.

• нажмите на опцию Оценка, чтобы смоделировать качественные атрибуты для Файла блочной модели пластов.

• нажмите на опцию Отчет, чтобы создать отчет по площадям, тоннажу и объемам блоков (и, при желании, пустой породы) в Файле блочной модели пластов.

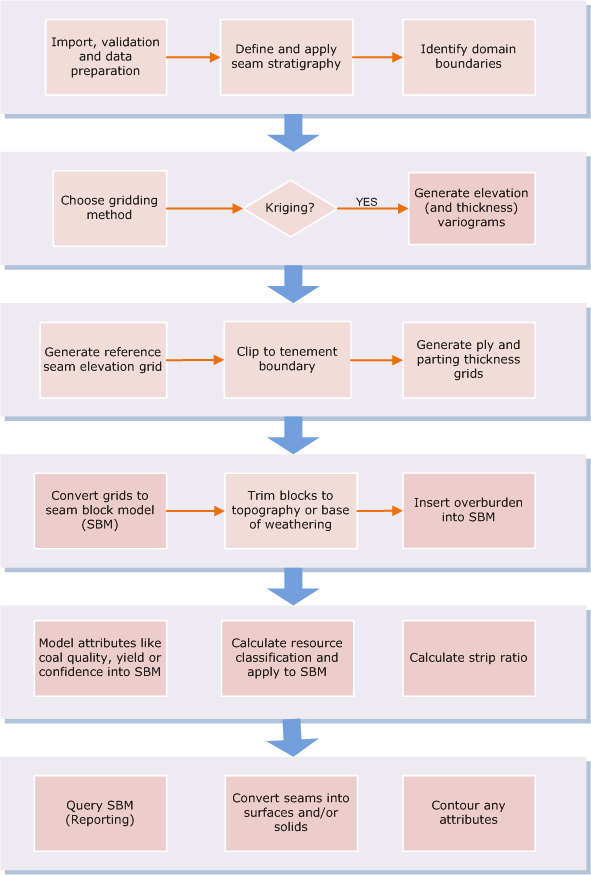

Ниже приведена последовательность действий, демонстрирующая процесс работы с блочной моделью пласта:
