Объедините блочные модели пластов
Блочные модели пластов по своей природе отличаются от обычных блочных моделей, поэтому обычные инструменты комбинирования блочных моделей часто могут быть неэффективны для блочных моделей пластов. Инструмент Объединить блочные модели пластов позволяет эффективно оптимизировать две модели субблоков, объединенные в одну по выровненным координатам XY.

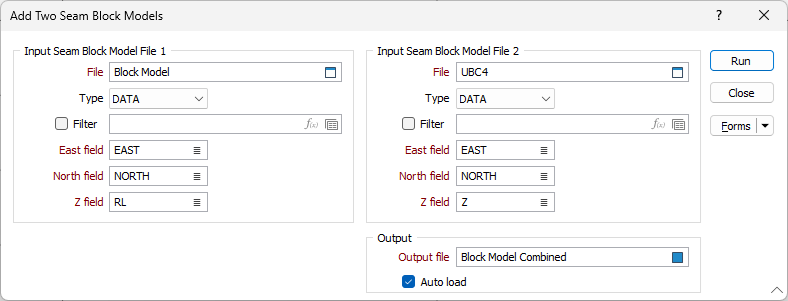

Входной файл блочной модели пластов 1 и 2
Укажите в качестве входных данных два файла блочной модели пластов. При желании вы можете выбрать Фильтр или щелкнуть значок, чтобы открыть Редактор выражений, и использовать выражение.
Примечание: выбранные блочные модели пластов для комбинирования должны иметь выровненные по осям XY центры и одинаковые размеры.
Вводные блочные модели пластов могут иметь различную протяженность модели. Порядок, в котором указаны вводные блочные модели пластов (как Файл модели 1 и Файл модели 2), повлияет на то, как они будут объединены.
В процессе обработки блоки из обеих блочных моделей пластов разделяются на субблоки таким образом, что каждый субблок относится либо к:
- блоку из модели 1
- блоку из Модели 2, или
- блоку из Модели 1 и Модели 2
В последнем случае атрибуты блока копируются из файла модели 2. Если имеются неустановленные атрибуты, значения атрибутов берутся из файла модели 1.
Если между двумя файлами имеется значительное различие с точки зрения субблоков, то размер выходной модели может быть значительно больше размера каждой входной модели.
Поле Восточных, Северных и Z координат
Укажите Восточные, Северные и Z поля координат для каждого файла.
Вывод
Введите или дважды щелкните (F3) поле Выходной файл, чтобы выбрать имя файла блочной модели пластов, который будет создан в результате процесса комбинирования.
Автозагрузка
Выберите опцию «Автозагрузка», если вы хотите, чтобы полученный файл комбинированной блочной модели автоматически загружался в Визекс при его создании.
При нажатии кнопки Запустить, если выбранные блочные модели пластов не совпадают по координатам XY, отобразится сообщение об ошибке:
Инструмент Объединить блочные модели пластов можно использовать только для блочных моделей пластов с центрами XY, которые выровнены и имеют одинаковый размер.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
Наконец, нажмите кнопку Запустить, чтобы создать объединенный файл блочной модели пластов.
