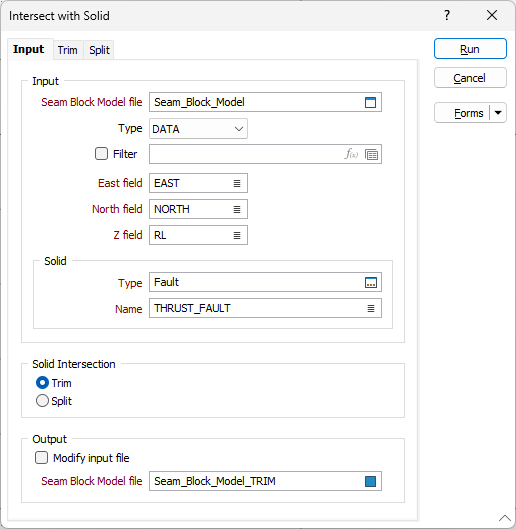

Пересечение блочной модели пластов с солидом
- Обрезать блочную модель пласта до солида, либо
- Разделить блоки, пересекающие солид, и записать коды в указанное поле, с помощью которого выявляется, где будут лежать блоки - внутри или снаружи солида.
Ввод
Файл блочной модели пластов
Дважды щелкните мышью (или нажмите F3), чтобы выбрать Файл блочной модели пластов (БМП), который будет использоваться в качестве вводного файла для процесса. Блочные модели пластов используют блоки с регулированием по высоте, которые не ограничены установкой интервала субблокирования. Разделение пластов, слои и пропластки достаточно легко определить.
При необходимости, определите фильтр ограничения процесса под-набором данных.
Поля координат Восток, Север и Z (Высота)
Дважды щелкните мышью (или нажмите F3), чтобы выбрать поля координат во вводном файле.
Солид
Укажите тип и имя вводного каркаса.
Пересечение с солидом
Файл блочной модели пластов можно изменить двумя способами. Опции во вкладках Обрезать и Разделить в этом диалоговом окне активируются в зависимости от того, какую опцию вы выбираете здесь:
Вывод
Результаты процесса могут быть записаны в тот же Файл ввода или в отдельный Файл вывода.
Изменить файл ввода
При выборе этой опции, результаты будут записаны во вводный Файл блочной модели пластов.
Файл блочной модели пластов
Если вы решили не использовать опцию Изменить файл ввода, дважды щелкните мышью (или нажмите F3), чтобы выбрать имя Файла блочной модели пластов на выводе. В этот файл будут записаны обрезанные или разделенные блоки.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запустить
В завершение, нажмите на кнопку Запустить и запустите процесс.
