Обрезать

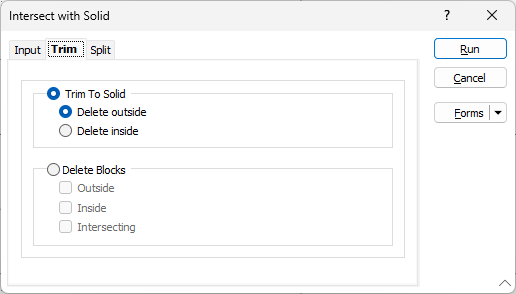

Воспользуйтесь опциями во вкладке Обрезать, в диалоговом окне Пересечение с солидом, чтобы:

• Обрезать блоки, выступающие выше или ниже поверхности солида.
• Удалить блоки, которые пересекают или полностью лежат внутри или снаружи солида.

Эти будут доступны, если вы выбрали функцию Обрезать в качестве опции Пересечения солида во вкладке Ввод.

Обрезать до солида

• Если вы задали параметр Обрезать до солида, блочная модель пластов «обрезается» до солида (наиболее распространенным сценарием является трехмерная модель рудного тела или оболочка карьера). В таком случае блок, пересекающий солид, будет иметь Z в качестве центра, а его размер будет откорректирован таким образом, чтобы центр его пересекающейся грани имел ту же высоту, что и поверхность солида.

Если в столбце, который пересекает поверхность солида, находится более одного блока, вследствие процесса изменяется только тот блок, в котором центр пересекает поверхность. Другие блоки, пересекающие солид, либо расположенные снаружи солида, удаляются.

Удалить блоки

Выберите опцию Удалить блоки на основании выбранной классификации:

Название (имя)	Описание
Снаружи	Удалить только те блоки, которые полностью находятся за пределами солида.
Внутри	Удалить только те блоки, которые полностью находятся внутри солида.
Пересечение	Удалить только те блоки, которые пересекают солид.
