Разъединить

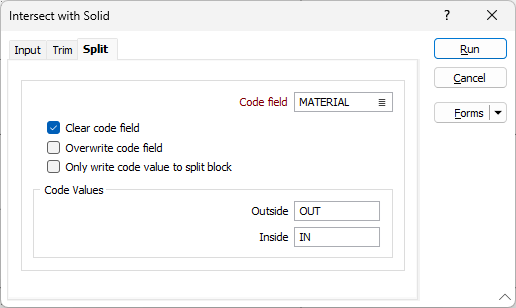

Используйте опции во вкладке Разделить, в диалоговом окне Пересечение с поверхностью, чтобы разъединить блоки, пересекающие поверхность солида, и записать код в Поле кода, которое определяет, как будет расположена часть блока - в пределах или за пределами солида. Эти будут доступны, если вы выбрали функцию Разделить в качестве опции Пересечения ЦМП во вкладке Ввод.

Поле кода

Определенные пользователем настройки можно записать в СИМВОЛЬНОЕ Поле кода, чтобы отметить, где находится новый блок - в пределах или за пределами солида (если Поле кода не существует, оно будет создано).

Воспользуйтесь опциями Очистить и Перезаписать поле кода перед тем, как внести в это поле значения.

Если вы активируете опцию Записать значение кода только для разделения блока, и если в колонке имеется более одного блока, пересекающего поверхность солида, процессом будет изменяться только тот блок, в котором центр пересекает поверхность.

Выберите опцию Записать значение кода только для разделения блока, чтобы записать значение кода для разделенных блоков.
