Создать блоки пустой породы

Во вкладке Стратиграфия, в группе Блочная модель пластов, нажмите на Создать блоки пустой породы, чтобы извлечь блоки пустой породы из Блочной модели пластов на основе топографической поверхности, которая может использоваться для определения вскрышных пород. Это может потребоваться перед запуском процесса Вычислить коэффициент вскрыши.

Помимо того, что вы можете задать Код материала, который будет использоваться при определении вскрышных пород, можно вместо этого использовать функцию Добавить пласты и пустые прослои (во вкладке Стратиграфия, в группе Пласты).

Ввод

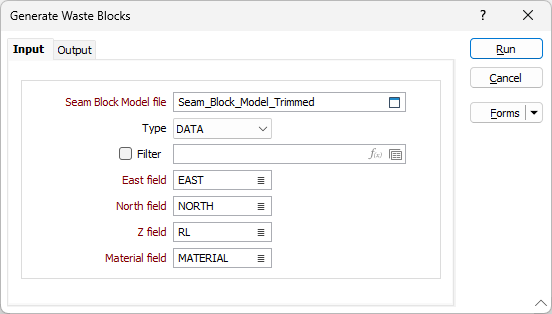

Задайте следующие вводные значения в диалоговом окне Создать блоки пустой породы:

Файл блочной модели пластов

Задайте Файл блочной модели пластов в качестве файла ввода. Блочные модели пластов используют блоки с регулированием по высоте, которые не ограничены установкой интервала субблокирования. Разделение пластов, слои и пропластки достаточно легко определить.

Поля Восточных, Северных и Z координат

Дважды щелкните мышью (или нажмите F3), чтобы задать поля координат Восток, Север и Z во вводном Файле блочной модели пластов.

Поле материала

Дважды щелкните мышью (или нажмите F3), чтобы задать поле, содержащее значения, используемые для кодировки пластов во вводном Файле блочной модели пласта.

Вывод

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запуск

В заключение, нажмите на кнопку Запустить и начните процесс.
