Вывод
Во вкладке Вывод, в диалоговом окне Создать блоки пустой породы, задайте параметры вывода и укажите, как будут создаваться выходные данные.

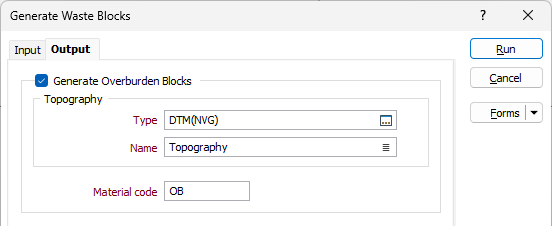

Сгенерировать вскрышные блоки
Отметьте флажком это окошко, чтобы сгенерировать вскрышные блоки, на основе расположения этих блоков относительно топографической модели, определяющей верхние границы залежи.
- Задайте Тип и Имя Топографии (поверхности) ЦМП.
- Задайте Код материала, который будет использоваться для определения вскрышных блоков в Файле блочной модели пластов на выводе (или на вводе).
Сгенерировать блоки межпластовых породных прослоев
Выберите эту опцию, чтобы сгенерировать блоки межпластовых породных прослоев.
-
Установите флажок в поле Создать межпластовые прослои, чтобы активировать таблицу Определение межпластовых породных прослоев.
- При желании укажите Префикс и Суффикс для блоков, записанных в файл ввода.
- Выберите опции Пласт выше и Пласт ниже, чтобы связать блоки с пластами, которые лежат непосредственно ниже или выше.
- При объединении нескольких пластов в единую пачку, как правило в качестве имени пачки используется комбинация имен пласта кровли (высшего) и пласта подошвы (низшего). Чтобы различать Пласт выше и Пласт ниже, вы можете задать Разделитель.

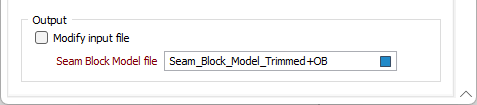

Вывод
Изменить файл ввода
Если эта опция выбрана, результаты будут записаны в исходный файл блочной модели пластов.
Файл блочной модели пластов
Если вы решили не использовать опцию Добавить к файлу ввода, укажите или дважды щелкните мышью (F3), чтобы выбрать название Файла блочной модели пластов на выводе. Вы также можете нажать кнопку Выбрать из Визекса, чтобы свернуть форму и интерактивно выбрать слой, содержащий файл для вставки, и вернуться к форме.
