Создать из нескольких пластов
В данном разделе рассматривается работа с пластами. Однако, обстоятельства могут складываться так, что эффективнее будет создать модель пропластка, а не пласта.

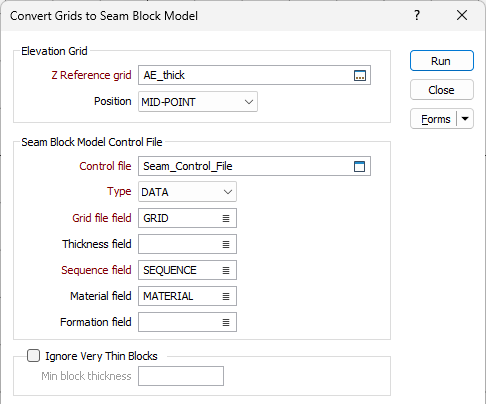

Сетка высот
Дважды щелкните мышью (или нажмите F3), чтобы выбрать опорную сетку на вводе. Для определения фактических значений Z по одному из пластов необходима одна сетка высот. Значения Z для всех слоев рассчитываются из Опорной сети путем добавления или вычитания соответствующей комбинации мощности.
Расположение
Выберите опцию, которая определит положение Z опорной сетки. Опорную сетку можно расположить в любой области последовательности слоев. Она может содержать значения Z, которые определяют КРОВЛЮ, ПОДОШВУ или СРЕДНЮЮ ТОЧКУ того или иного пласта. По умолчанию программа будет использовать СРЕДНЮЮ ТОЧКУ.
Если вы не используете Контрольный файл более ранней версии, предполагается, что Опорная сетка будет иметь последовательный номер ноль, с положительными номерами последовательности для слоев выше нее и с отрицательными номерами последовательности для слоев ниже нее.
Если Контрольный файл ввода был создан при работе в программе более ранней версии и не имеет пластов, выберите опцию ИЗ ПОСЛЕДОВАТЕЛЬНОСТИ, чтобы применить старый алгоритм к номеру последовательности в файле.
Контрольный файл блочной модели пластов
Функция берет мощность отдельных сеток и создает один файл блочной модели, представляющий пласты. Также как и при работе с сетками мощности, в последовательность могут включаться постоянные слои мощности. Вся эта информация определяется в Контрольном файле блочной модели пластов.
Записи в Контрольном файле могут находиться в любом порядке. Эта функция, прежде чем создать Файл блочной модели пластов, отберет записи с основанием на Номере последовательности.
Контрольный файл блочной модели пластов можно создать с помощью опции Стратиграфия | Построение сеток | Создать контрольный файл. Свиты пластов в Контрольном файле должны быть постоянными. Блочную модель пласта необходимо сгенерировать для каждой свиты пластов в стратиграфии.
Поле файла сетки
Поле Файла сетки содержит имя Сетки мощности. Расширение .GRD является необязательным. Если Файл сетки не обнаружен, для этого слоя последовательности функция будет использовать значение Поля мощности.
Поля последовательности и мощности
Дважды щелкните левой кнопкой мыши (F3), чтобы указать имена полей, в которых хранятся значения Мощности и Номера последовательности.
Поле последовательности определяет порядок слоев. В последовательности приемлемы пропуски опорной сети. Таким образом, последовательность 4, 3, 2, 1, 0, -1, -2 эквивалентна 12, 9, 6, 1, 0, -1, -5.
Поле материала и Поле свиты пластов
У вас имеется возможность выбрать опцию для записи кодов Поля материала и Поля свиты пластов в выходной Файл блочной модели пластов. Поле материала - это поле, содержащее как коды угля (пластов и слоев), так и коды вскрыши и/или прослоев пустой породы (пропластков).
Поле свиты пластов содержит значения, определяющие каждую свиту пластов. Свита пластов - это независимо моделируемая группа пластов.
Игнорировать очень тонкие блоки
Минимальная мощность блока
Если выбрана опция Игнорировать очень тонки блоки и указана Минимальная мощность блока, то блоки с мощностью меньше указанной не будут записываться в Файл блочной модели пластов на выводе.
При этом, их мощность (мощность блоков меньше Минимальной), будет равномерно добавляться в блок ниже или блок выше (в колонке). Данное действие сохранит целостность колонки.
Если здесь вводится значение, процесс игнорирует блоки с мощностью, которая меньше указанного значения. В поле имеется как минимум два значения после запятой, тем не менее, если указанная минимальная мощность, к примеру, равна 0,0001, количество знаков после запятой будет равняться четырем. Если значение не задано, минимальная мощность по умолчанию составит 0,001.

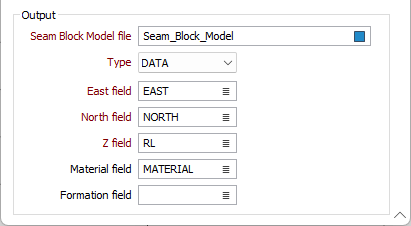

Файл вывода
Файл блочной модели пластов
Укажите или, дважды щелкнув левой кнопкой мыши (F3), выберите имя Файла блочной модели пластов, который будет создан в результате процесса преобразования.
Формат файла блочной модели пластов - такой же как и у файла блочной модели руды. В блочной модели пластов восточные и северные размеры блоков должны быть регулярными. При этом, размеры по Z могут изменяться, поскольку они представляют мощность пласта.
Файл блочной модели создается по методу "столбец за столбом". Все ячейки сеток мощности со значением меньше или равно 0 будут пропускаться. Обработка последующих сеток по этому столбцу будет продолжаться. Наличие ячейки сетки мощности с нулевым (незаданным) значением остановит обработку столбца в направлении вверх или вниз.
Поля Восточных, Северных и Z координат
Укажите или дважды щелкните левой кнопкой мыши, чтобы выбрать имя полей координат в Файле блочной модели пластов.
Поле материала и Поле свиты пластов
(На свое усмотрение) Содержание Поля материала и Поля свиты пластов в Контрольном файле блочной модели пластов (см. выше) записываются в указанные здесь поля. Эти поля обычно используются для определения пласта, представленного каждым блоком, и свиты, к которой принадлежит каждый пласт.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запустить
В заключение, нажмите на кнопку Запустить и создайте Файл блочной модели пластов.
