Отчет

Во вкладке Стратиграфия, в группе Блочная модель пластов, нажмите на опцию Отчет, чтобы создать отчет по площадям, тоннажу и объемам блоков (и, при желании, пустой породы) в Файле блочной модели пластов.

Отчет будет включать данные по Площади, Объему, Мощности (Объем/Площадь) и Тоннажу для каждого пласта. Пустую породу можно исключить из отчета, применив соответствующий фильтра, либо выбрав опцию Исключить породу. Определить породу - это Регулярное выражение, совпадающее с Полем материала (см. функцию Коэффициент вскрыши).

Пустая порода может быть исключена из отчета либо применением соответствующего фильтра, либо путем выбора опции "Исключить породу".

Ввод/Вывод

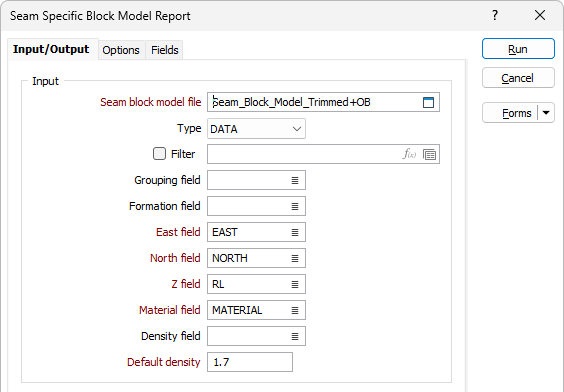

Настройте следующие параметры в во вкладке Ввод/Вывод в диалоговом окне Отчет по блочной модели пластов:

Файл блочной модели пласта

Задайте Файл блочной модели пластов в качестве файла ввода. Блочные модели пластов используют блоки с регулированием по высоте, которые не ограничены установкой интервала субблокирования. Разделение пластов, слои и пропластки достаточно легко определить.

Поле группировки

(Необязательно) Дважды щелкните левой кнопкой мыши (или нажмите F3), чтобы выбрать имя поля, содержащее значения, по которым будет сгруппирован отчет. Если, к примеру, выбрано Поле свиты пластов, отчет группируется по Свите пластов.

Поле свиты пластов

(Необязательно) Дважды щелкните левой кнопкой мыши (или нажмите F3), чтобы выбрать имя поля, которое содержит значения, идентифицирующие каждую свиту. Свита - это независимо моделируемая группа пластов.

Поля Восточных, Северных и Z координат

Укажите имена полей для Восточных, Северных и Z координат в файле ввода. Функция использует эти поля для определения центров блоков.

Поле материала

Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя Поля материала. Поле материала является обязательным и, как правило, содержит имена Пластов (и Межпластовых прослоев).

Плотность и Плотность по умолчанию

Задайте значение Плотности или дважды щелкните мышью (или нажмите F3), чтобы выбрать Поле плотности в Файле блочной модели. Плотность используется для расчета тоннажа, кроме этого, она также используется в случае, если вы выбираете опцию Тонны на блоки при взвешивании Полей оценки (см. ниже).

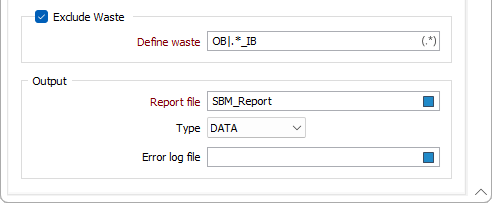

Исключить пустую породу

Вы можете исключить пустую породу из отчета, поставив флажок в поле Исключить пустую породу (или установив соответствующий фильтр).

Определить породу

Определение пустой породы представляет собой совпадение регулярного выражения для поля Материал. Регулярное выражение представляет собой поисковую строку, в которой используются специальные знаки (символы) совпадений графических (текстовых) шаблонов. В данном контексте, оно используется для определения того, какие значения в поле Материал отображают пустую породу. Исходное предположение строится на том, что любое несовпадающее значение является пластом.

Несмотря на то, что регулярные выражения могут быть комплексными и мощными инструментами, существует несколько простых решений, которые могут предложить легкий способ определения кодов пустой породы. Первое, что вам необходимо понять, Регулярное выражение должно полностью совпадать с кодом, а не только с его частью. Существуют 3 символа и квантификатора (указателя множества), с помощью которых можно добиться совпадения большинства кодов пустой породы. Они включают в себя:

Символ	Описание	Шаблон	Вероятные совпадения
.	Совпадает только какой-то один из символов	.B	IB или OB
*	Совпадает с предыдущим элементом ноль или более раз	.*IB	AT01_IB или FC22_IB
|	Совпадение с любым элементом, разделенным знаком (|)	OB|.*IB	OB или AT01_IB или FC22_IB

Несколько примеров:

Коды пустой породы	Совпадающие шаблоны
OB, AE_IB, FJ_IB, KL_IB	OB|AE_IB|FJ_IB|KL_IB
	OB|.*_IB
	.*B
OB, PT_AE, PT_FJ, PT_KL	OB|PT.*

Регулярные выражения используются во многих функциях приложения.

Вывод

Файл отчета

Введите или дважды щелкните мышкой (F3) для выбора имени Файла вывода отчета.

Отчет будет включать данные по Площади, Объему, Мощности (Объем/Площадь) и Тоннажу для каждого пласта. Пустую породу можно исключить из отчета, применив соответствующий фильтра, либо выбрав опцию Исключить породу. Определить породу - это Регулярное выражение, совпадающее с Полем материала (см. функцию Коэффициент вскрыши).

Файл журнала ошибок

(Необязательно) Введите или дважды щелкните (F3), чтобы выбрать имя файла, в который будут записываться ошибки.

Опции

Поля

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запуск

В заключение, нажмите на кнопку Запустить и создайте отчет. Будет произведена оценка. Для каждой большой блочной модели пласта это может занять несколько минут.
