Создать файл пластов
На выводе этого процесса будет образован Файл пластов. Файл пласта представляет собой Файл интервала, в котором имеются дополнительные поля с записями о статусе всех зарегистрированных и вставленных пластов. Файл пласта используется в качестве вводного файла для многих функций Стратиграфии.
Ввод

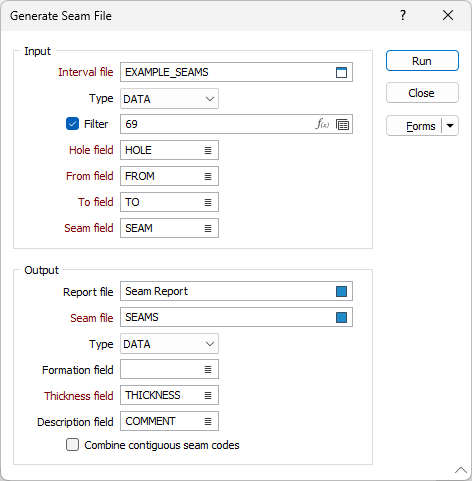

Задайте следующие вводные значения в диалоговом окне Создать файл пласта:
Файл интервалов
Дважды щелкните мышью (или нажмите F3), чтобы выбрать Файл интервалов (как правило литологических), содержащий данные по пласту, которые вы хотите извлечь.
Поля Скважин, От и До
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имена полей в Файле интервала, который содержит идентификаторы Скважины и сведения по интервалам От и До.
Поле пласта
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля, которое будет использоваться для определения записей, записываемых в Файле пласта на выводе. Если значения в этом поле нет (пустое поле), запись будет пропущена, в противном случае она будет считаться определяющей пласт. Если этого условия недостаточно, необходимо определить соответствующий фильтр.
Содержимое Поля пласта дублируется в поле с суффиксом “_LOGGED”. Содержимое Поля пласта можно изменить в ходе выполнения последующих процессов, при этом поле LOGGED останется неизменным, указывая на кодировку исходного пласта для данного интервала.

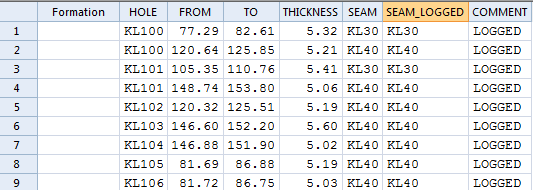

Файл вывода будет выглядеть примерно следующим образом:
Выбранное Поле свиты позволит группировать пласты в пачки, которые (позже) будут моделироваться по отдельности. Поле описания заполняется комментариями, указывающими на способ получения каждого значения интервала.
Вывод
Файл отчета
На свой выбор введите имя файла отчета. Если во время процесса будут выявлены ошибки, по всем ошибочным записям будет создан отчет. По каждой записи делается отчет с указанием идентификатора пласта и типа ошибки.
Обнаружены следующие ошибки:
- Значение ОТ или ДО пустое
- Значение ОТ больше значения ДО
- Перекрывающиеся интервалы
- Пласт повторяется (непоследовательно)
- Пласт повторяется (не смежный)
Каждая из этих ошибок означает, что некоторые записи "пластов" из Файла ввода не будут записаны в Файл вывода. В частности:
| Пласт повторяется (не смежный) | Существуют последовательные записи, представляющие один и тот же пласт, но между ними есть пробел. В Файл вывода не будет записано ни одного интервала после пробела. |
| Пласт повторяется (не смежный) | Это может произойти, если скважина пересекает обратный сброс. Исправить ошибку можно, создав дубликат скважины. Одна скважина будет включать в себя интервалы выше сброса, а другая - интервалы ниже сброса. |
Файл пластов
Введите или дважды щелкните мышкой (F3) для выбора имени Файла пласта на выводе. Файл пласта представляет собой Файл интервала, в котором имеются дополнительные поля с записями о статусе всех зарегистрированных и вставленных пластов. Файл пласта используется в качестве вводного файла для многих функций Стратиграфии.
Поле свиты
(Необязательно) Дважды щелкните левой кнопкой мыши (или нажмите F3), чтобы выбрать имя поля, которое содержит значения, идентифицирующие каждую свиту. Свита - это независимо моделируемая группа пластов.
Поле длины интервалов
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля, которое содержит значения Мощности, рассчитанные из значений интервалов От и До в Файле интервалов.
Поле описания
(Необязательно) Дважды щелкните левой кнопкой мыши (или нажмите F3), чтобы выбрать имя Поля описания. Поле описания заполняется комментариями, указывающими на способ получения каждого значения интервала.
Объединить коды соседних пластов
Выберите эту опцию, если вы хотите объединить записи в Файле интервалов, которые имеют коды соседних пластов.
При наличии трех непрерывных интервалов для одного и того же пласта, и при условии разделения этого пласта на три слоя, границы уже определенных интервалов используются в качестве разделителей. Если число интервалов и число разделителей не совпадает, пласт объединяется в единую пачку, а затем разделяется, либо используя процентные значения в Файле стратиграфии, либо путем моделирования по окружающими скважинам.
(Обратите внимание на то, что функция Интерполировать пласты также объединяет соседние непрерывные интервалы и принимает их во внимание при разделении пластов на слои).
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
В заключение, нажмите на кнопку Запустить и начните процесс.
