Добавить пласты и пустые прослои

Во вкладке Стратиграфия, в группе Пласты, нажмите на Добавить пласты и пустые прослои, чтобы вставить пустые прослои между пластами и интервалами с нулевой мощностью для отсутствующих пластов.

Проще всего разбить функциональные возможности на две категории:

  1. Для стратиграфии между первым и последним угольным интервалом (пересечения пласта):

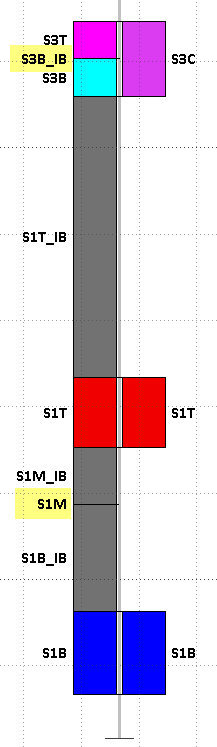

    2. Диаграмма отражает содержимое Файла пластов до (RHS) и после (LHS) запуска функции Добавить пустые прослои. Выделенные интервалы имеют нулевую мощность.

    Если последовательные записи в Файле пласта не являются последовательными пластами в Файле стратиграфии, вставляется запись Межпластового пустого прослоя (ил пропластка). Новые значения ОТ и ДО отображают "пробел" между пластами. В отсутствие такого "пробела", вставляется интервал с нулевой мощностью. Правила присваивания имени определяются во вкладке Вставить отсутствующие.

    Если последовательные записи в Файле пласта не являются последовательными пластами в Файле стратиграфии, недостающий пласт (или пласты) вставляется вместе с требуемыми записями межпластовых породных прослоев.  Мощность нового пласта(ов) будет нулевой. Общая мощность межпластовых прослоев будет равна интервалу между двумя задокументированными пластами. Вычислить мощность каждого отдельного межпластового прослоя можно с помощью одну из двух следующих опций: разделить равномерно или смоделировать на основе окружающих скважин.

  1. Для стратиграфии внутри скважины, но перед первым или после последнего угольного интервала.

    2. Мощность Межпластового прослоя моделируется на основе окружающих скважин. Для пластов существуют опции вставки либо нулевую мощность, либо смоделированную мощность. Для конкретных скважин действие по умолчанию может быть проигнорировано. Это можно сделать, добавив в файл устье поле, которое содержит ‘1’ для любой скважины, где мощность пласта будет обратной действию по умолчанию. Это поле должно быть выбрано качестве Поля атрибута в Базе данных скважин (во вкладке Атрибуты устья).

    Записи будут вставляться до тех пор, пока не произойдет одно из ниже перечисленных действий:

    1. Будет достигнут первый (последний) пласт в стратиграфической иерархии.
    2. Конечный интервал будет, по крайней мере, частично выступать над устьем, либо уходить под забой скважины.

    Во вкладке Вставить отсутствующие вы можете создать пустые прослои или вставить отсутствующие пласты:

В качестве примера, рассмотрим ситуацию работы с двумя пластами А и В (А расположен над В). Пласт B является выдержанным по всей интересующей нас площади, в то время как пласт А "размыт" на одном из участков. Скважины на этом "размытом" участке пересекают только пласт В. Для создания Блочной модели пласта используется следующий стандартный процесс:

  1. Моделирование высоты пласта В
  2. Моделирование мощности пласта В
  3. Моделирование мощности межпластовых прослоев (между пластами А и В)
  4. Моделирование мощности пласта А
  5. Объединение этих сеток путем накладки сеток мощности поверх сетки высоты.

Однако, результат не будет корректно отражать участки, где пласт А был "размыт". Чтобы правильно смоделировать мощность пласта А, нам необходимо вставить записи с нулевой мощностью в скважины, которые не пересекают пласт А.

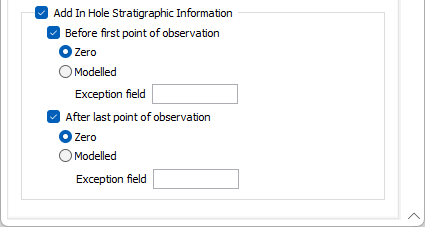

Использование этой функции и выбор опции "Включать стратиграфические данные скважины - Перед первым интервалом" поможет вам не сомневаться в том, что при моделировании учитывается размыв. Если "размыв" имел место в пласте В, а не в пласте А, следует выбрать опцию "После последнего интервала".

На следующих рисунках показан Файл пластов до и после обработки:

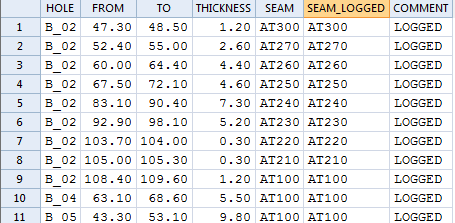

До:

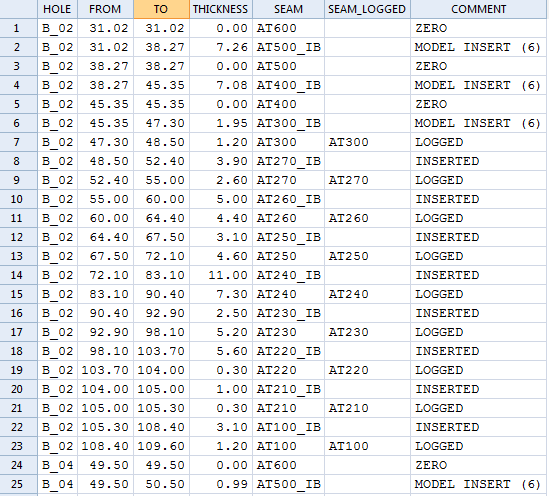

После:

Поле SEAM_LOGGED указывает на то, какие записи являются исходными. В поле COMMENT указывается, как были получены вновь вставленные записи. Число в скобках указывает на то, сколько скважин использовалось в процессе моделирования.

Эта функция вставляет только интервалы внутри скважины (т.е. между устьем и забоем скважины - функция Экстраполировать маркирующий пласт добавит интервалы за пределами протяженности скважины). Поэтому, если пласт определен в стратиграфии, но не пересечен (задокументирован) скважиной, существует большая вероятность того, что пласт выклинивается, поэтому соответствующим будет нулевое значение мощности. Есть и другие вероятности, особенно, выше первого угольного интервала.

Однако, всегда следует помнить, что достаточно часто, применяя моделирование мощности пласта до первого угольного интервала (или после последнего угольного интервала), вы можете не достичь желаемых результатов, если Маркирующий пласт пересекается сомнительной скважиной. В любом случае, мощность пласта регулируется процессом Моделирование сетки.

Задайте следующие вводные значения в диалоговом окне Добавить пласты и пустые прослои:

Ввод

Файл стратиграфии

Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя вводного Файла стратиграфии. Файл стратиграфии является составным и используется для интерполяции и просмотра расслоения пластов в Файле пластов.

Вы можете щелкнуть правой кнопкой мыши в поле ввода Файл, чтобы просмотреть Файл стратиграфии и отрегулировать стратиграфическую последовательность.

Файл пласта

Введите или дважды щелкните мышью (F3) и выберите имя вводного Файла пластов, созданного функцией Создать файл пластов . Файл пласта представляет собой Файл интервала, в котором имеются дополнительные поля с записями о статусе всех зарегистрированных и вставленных пластов. Файл пласта используется в качестве вводного файла для многих функций Стратиграфии.

Поле свиты пластов

(Необязательно) Дважды щелкните левой кнопкой мыши (или нажмите F3), чтобы выбрать имя поля, которое содержит значения, идентифицирующие каждую свиту. Свита - это независимо моделируемая группа пластов.

Прослои пустой породы вставляются только между пластами одной свиты пластов. Функция Блочная модель пласта | Создать блоки пустой породы может впоследствии использоваться для вставки блоков прослоев пустой породы между свитами пластов.

Поля Скважин, От и До

Дважды щелкните мышью (или нажмите F3), чтобы выбрать имена полей в Файле интервала, который содержит идентификаторы Скважины и сведения по интервалам От и До.

Поле длины проб

Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля, которое содержит значения Мощности, рассчитанные из значений интервалов От и До в Файле интервалов.

Поле задокументированного пласта

Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля, которое содержит запись пластов, изначально задокументированных в Файле пласта. Содержимое Поля пласта дублируется в поле с суффиксом “_LOGGED”. Содержимое Поля пласта можно изменить в ходе выполнения последующих процессов, при этом поле LOGGED останется неизменным, указывая на кодировку исходного пласта для данного интервала.

Поле пласта

Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля, которое содержит значения, используемые для идентификации каждого пласта.

Поле описания

(Необязательно) Дважды щелкните левой кнопкой мыши (или нажмите F3), чтобы выбрать имя Поля описания. Поле описания заполняется комментариями, указывающими на способ получения каждого значения интервала.

Вывод

Изменить файл ввода

При выборе этой опции результаты будут записаны в Файл ввода. Если вы решили не использовать опцию Изменить файл ввода, дважды щелкните мышью (или нажмите F3), чтобы выбрать название Файла вывода.

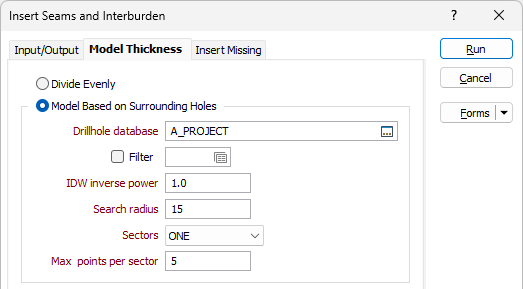

Смоделировать мощность

Вставить отсутствующие

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запуск

В заключение, нажмите на кнопку Запустить и начните процесс.
