Извлечь маркирующий пласт
Горизонт, представляющий Маркирующий пласт, является фундаментом построения Блочной модели пласта.
Функция Извлечь маркирующий пласт записывает XYZ координаты для интервалов в Файл пластов (по желанию) и создает отдельный файл координат для всех пересечений (выбранного) маркирующего пласта. Для каждого интервала можно вычислить координаты либо Середины точки, либо Кровли или Подошвы.
Файл значений высоты маркирующего пласта может использоваться для создания полувариограммы (если метод Кригинга также используется для моделирования высоты), а также в процессе Гридинга (высота). Несмотря на то, что вместо этого можно использовать Файл пластов, рекомендуемая последовательность действий позволяет избежать необходимости применения фильтра.
Ввод

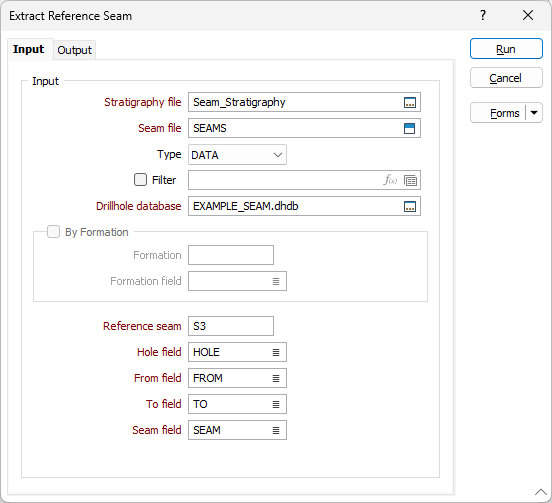

Задайте следующие вводные значения в диалоговом окне Извлечь маркирующий пласт:
Файл стратиграфии
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя вводного Файла стратиграфии. Файл стратиграфии является составным и используется для интерполяции и просмотра расслоения пластов в Файле пластов.
Вы можете щелкнуть правой кнопкой мыши в поле ввода Файл, чтобы просмотреть Файл стратиграфии и отрегулировать стратиграфическую последовательностью.
Файл пласта
Введите или дважды щелкните мышью (F3) и выберите имя вводного Файла пластов, созданного функцией Создать файл пластов . Файл пласта представляет собой Файл интервала, в котором имеются дополнительные поля с записями о статусе всех зарегистрированных и вставленных пластов. Файл пласта используется в качестве вводного файла для многих функций Стратиграфии.
При необходимости, определите фильтр ограничения процесса под-набором данных.
База данных скважин
Дважды щелкните мышью (или нажмите на клавишу F3), чтобы выбрать Базу данных скважин (БДС), содержащую координаты траектории интервалов в Файле пластов.
По свите пластов
Данная опция доступна в случае, если во вводном Файле стратиграфии имеется Поле свиты пластов. Выберите эту опцию, чтобы сделать Маркирующий пласт частью выбранной свиты пластов.
Свита пластов и Поле свиты пластов
Если активна опция По свите пластов, дважды щелкните левой кнопкой мыши (F3), чтобы выбрать имя поля, содержащего Коды свиты пластов, после чего дважды щелкните мышкой в поле Свита пластов, чтобы выбрать Свиту пластов, которой вы хотите ограничить процесс.
База данных скважин
Введите название базы данных скважин, либо дважды щелкните мышью, чтобы выбрать название из списка баз данных скважин в текущем проекте. Как вариант, щелкните правой кнопкой мыши и нажмите на опцию Выбрать из всплывающего меню. Кроме этого, у вас имеется возможность Редактировать свойства существующей базы данных или создать новую базу данных.
Выберите опцию Фильтр, если вы намерены применить фильтр к базе данных. Введите номер фильтра. Дважды щелкните мышью (или нажмите F3), чтобы посмотреть список существующих фильтров. Щелкните правой кнопкой мыши (или нажмите F4), чтобы открыть диалоговое окно, в котором вы сможете создать новый фильтр.
Маркирующий пласт
Укажите идентификатор маркирующего пласта. Маркирующий пласт представляет собой сплошной пласт внутри формации, слои которого как правило пересечены большинством скважин. Несмотря на то, что все пласты будут моделироваться по Мощности, Маркирующий пласт будет также моделироваться по Высоте.
Чтобы идентифицировать маркирующий пласт, вы можете использовать функцию Файл | Поля | Извлечь уникальный. Эта функция сообщит вам, сколько скважин пересекают каждый пласт.
Поля Скважин, От и До
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имена полей в Файле интервала, который содержит идентификаторы Скважины и сведения по интервалам От и До.
Поле пласта
Двойным нажатием (F3) выберете имя поля, которое содержит значения, использующиеся для определения каждого пласта. Содержимое Поля пласта дублируется в поле с суффиксом “_LOGGED”. Содержимое Поля пласта можно изменить в ходе выполнения последующих процессов, при этом поле LOGGED останется неизменным, указывая на кодировку исходного пласта для данного интервала.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
