Вывод

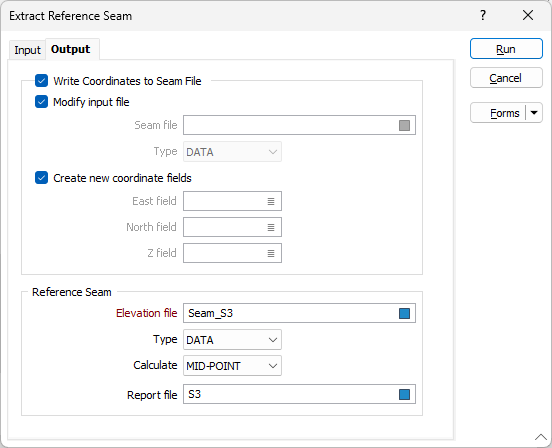

Во вкладке Вывод диалогового окна Извлечь маркирующий пласт вы можете выбрать ряд параметров.
Также как и при выборе этой опции для записи интервалов во вводный Файл пласта, создается отдельный файл вывода, который содержит как реальные, так и смоделированные пересечения. Этот файл может использоваться при моделировании и давать более четкое представление о горизонте маркирующего пласта.
Все значения интервалов вставляются в файл пласта, однако поля ОТ и ДО не заполняются, если они не попадают в диапазон влияния скважины. Значения мощности и координат рассчитываются для всех интервалов.
Записать координаты в файл пласта
Выберите эту опцию, чтобы записать точки координат в файл пласта.
Изменить файл ввода
При выборе этой опции результаты будут записаны в Файл ввода. Если вы решили не использовать опцию Изменить файл ввода, дважды щелкните мышью (или нажмите F3), чтобы выбрать название Файла вывода.
Создать новые поля координат
Выберите эту опцию, чтобы записать новые точки координат в новые поля координат Восток, Север и Высота (Z) в файле Пласта (они необходимы при сгущении сети). Поля создаются на основе значений в полях координат файла устья в базе данных скважин. Если поля координат уже существуют в файле пласта, отключите опцию Создать поля и дважды щелкните мышью по полям Восток, Север и Высота (Z), чтобы указать их значения.
Обратите внимание на то, что точки координат генерируются для всех скважин, а не только для
Маркирующий пласт
Файл высот
Введите или дважды щелкните мышью (F3), чтобы выбрать имя файла, в который будут записаны значения высоты для Маркирующего пласта. Файл высот маркирующего пласта может использоваться для создания полувариограммы (если метод Кригинга также используется для моделирования высоты), а также в процессе создания сетки. Несмотря на то, что Файл пластов может применяться в качестве вводного, использование Файла высот маркирующего пласта помогает избежать необходимости применения фильтра.
Вычисление
Выберите опцию Вычисление, чтобы рассчитать точки КРОВЛИ, ПОДОШВЫ или СЕРЕДИНЫ.
Файл отчета
На свой выбор введите имя файла отчета. Если во время процесса будут выявлены ошибки, по всем ошибочным записям будет создан отчет. По каждой записи делается отчет с указанием идентификатора пласта и типа ошибки.
