Экстраполировать маркирующий пласт
Высота Маркирующего пласта моделируется с целью формирования горизонта, который становится стартовой точкой для привязки сеток мощностей всех слоев, определенных в колонке Стратиграфия.
Обычно Маркирующий пласт выбирается в связи с тем, что он чаще других пластов пересекается скважинами. Однако могут возникнуть случаи, когда скважина не пересекает Маркирующий пласт, поскольку его предполагаемое местоположение находится либо выше устья (на данный момент эродированного), либо ниже забоя скважины (скважина не была пробурена достаточно глубоко). Это может означать, что процесс моделирования не соответствует вашим представлениям о геологических условиях.
В этой ситуации местоположение Маркирующего пласта можно смоделировать для скважин, которые его не пересекают (используя информацию о мощности из окружающих скважин). Так же как и при записи этой информации в Файл пласта, создается отдельный файл вывода, который содержит как реальные, так и смоделированные пересечения. Этот файл может использоваться при моделировании и давать более четкое представление о горизонте маркирующего пласта. После сравнения смоделированных результатов с вашей "визуальной" интерпретацией прежде, чем приступать к повторному моделированию, вы можете скорректировать местоположение смоделированных точек и, если это возможно, добавить дополнительные точки в этот файл.
Для любой другой скважины, которая не пересекает (выбранный) Маркирующий пласт, функция главного меню Стратиграфия | Пласты | Экстраполировать маркирующий пласт смоделирует стратиграфию до первой (или после последней) точки просмотра. При необходимости направление устья скважины (или забоя скважины) используется для продолжения моделирования стратиграфических слоев вплоть до достижения Маркирующего пласта.
Все значения интервалов вставляются в файл пласта, однако поля ОТ и ДО не заполняются, если они не попадают в диапазон влияния скважины. Значения мощности и координат рассчитываются для всех интервалов.
Мощность пласта моделируется на основе окружающих скважин. Вы можете вставить либо нулевую мощность, либо смоделированную мощность. Для конкретных скважин действие по умолчанию может быть проигнорировано. Это можно сделать путем добавления поля в Файл устья, содержащее ‘1’ для любой скважины, где мощность пласта будет обратной действию по умолчанию. Это поле должно быть выбрано качестве Поля атрибута в Базе данных скважин (во вкладке Атрибуты устья).
Ввод

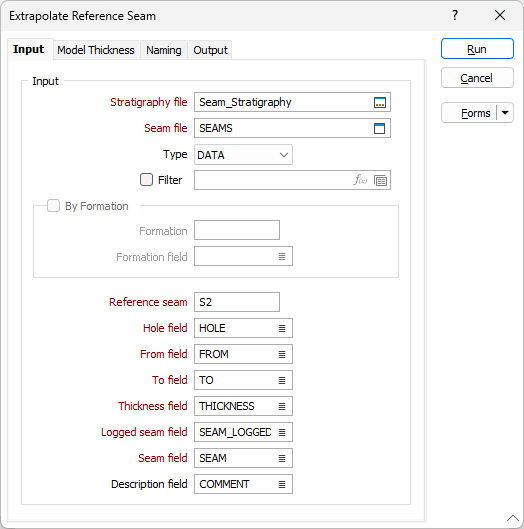

Задайте следующие вводные значения в диалоговом окне Экстраполировать маркирующий пласт:
Файл стратиграфии
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя вводного Файла стратиграфии. Файл стратиграфии является составным и используется для интерполяции и просмотра расслоения пластов в Файле пластов.
Вы можете щелкнуть правой кнопкой мыши (F4) в поле ввода Файл, чтобы просмотреть Файл стратиграфии и отрегулировать стратиграфическую последовательность.
Файл пласта
Введите или дважды щелкните мышью (F3), чтобы выбрать имя вводного Файла пластов, созданного функцией Создать файл пластов . Файл пласта представляет собой Файл интервала, в котором имеются дополнительные поля с записями о статусе всех зарегистрированных и вставленных пластов. Файл пласта используется в качестве вводного файла для многих функций Стратиграфии.
По свите пластов
Данная опция доступна в случае, если во вводном Файле стратиграфии имеется Поле свиты пластов. Выберите эту опцию, чтобы сделать Маркирующий пласт частью выбранной свиты пластов.
Свита пластов и Поле свиты пластов
Если активна опция По свите пластов, дважды щелкните левой кнопкой мыши (F3), чтобы выбрать имя поля, содержащего Коды свиты пластов, после чего дважды щелкните мышкой в поле Свита пластов, чтобы выбрать Свиту пластов, которой вы хотите ограничить процесс.
Маркирующий пласт
Укажите идентификатор маркирующего пласта. Маркирующий пласт представляет собой сплошной пласт внутри формации, слои которого как правило пересечены большинством скважин. Несмотря на то, что все пласты будут моделироваться по Мощности, Маркирующий пласт будет также моделироваться по Высоте.
Чтобы идентифицировать маркирующий пласт, вы можете использовать функцию Файл | Поля | Извлечь уникальный. Эта функция сообщит вам, сколько скважин пересекают каждый пласт.
Поля Скважин, От и До
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имена полей в Файле интервала, который содержит идентификаторы Скважины и сведения по интервалам От и До.
Поле длины проб
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля, которое содержит значения Мощности, рассчитанные из значений интервалов От и До в Файле интервалов.
Поле задокументированного пласта
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля, которое содержит запись пластов, изначально задокументированных в Файле пласта. Содержимое Поля пласта дублируется в поле с суффиксом “_LOGGED”. Содержимое Поля пласта можно изменить в ходе выполнения последующих процессов, при этом поле LOGGED останется неизменным, указывая на кодировку исходного пласта для данного интервала.
Поле пласта
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля, которое содержит значения, используемые для идентификации каждого пласта.
Поле описания
(Необязательно) Дважды щелкните левой кнопкой мыши (или нажмите F3), чтобы выбрать имя Поля описания. Поле описания заполняется комментариями, указывающими на способ получения каждого значения интервала.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
В заключение, щелкните по кнопке Запустить и запустите функцию.
