Вывод

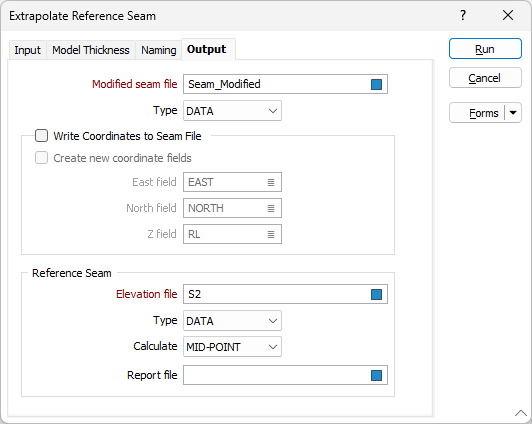

Во вкладке Вывод, в диалоговом окне Экстраполировать маркирующий пласт, вы можете настроить ряд параметров.
Также как и при выборе этой опции для записи интервалов во вводный Файл пласта, создается отдельный файл вывода, который содержит как реальные, так и смоделированные пересечения. Этот файл может использоваться при моделировании и давать более четкое представление о горизонте маркирующего пласта.
Все значения интервалов вставляются в файл пласта, но поля ОТ и ДО не заполняются, если они не попадают в диапазон влияния скважины. Значения мощности и координат рассчитываются для всех интервалов.
Измененный файл пластов
Дважды щелкните левой кнопкой мыши (или нажмите F3), чтобы выбрать имя Файла пластов на выводе. Результаты процесса будут записаны в данный файл.
Записать координаты в файл пласта
Выберите эту опцию, чтобы записать точки координат в файл пласта.
Изменить файл ввода
При выборе этой опции результаты будут записаны в Файл ввода. Если опция Изменить файл ввода не выбрана, дважды щелкните мышкой (F3), чтобы выбрать имя Файла вывода.
Создать новые поля координат
Выберите эту опцию, чтобы записать новые точки координат в новые поля координат Восток, Север и Высота (Z) в файле Пласта (они необходимы при сгущении сети). Поля создаются на основе значений в полях координат файла устья в базе данных скважин. Если поля координат уже существуют в файле пласта, отключите опцию Создать поля и дважды щелкните мышью по полям Восток, Север и Высота (Z), чтобы указать их значения.
Обратите внимание на то, что точки координат генерируются для всех скважин, а не только для
Маркирующий пласт
Файл высот
Введите или дважды щелкните мышью (F3), чтобы выбрать имя файла, в который будут записаны значения высоты для Маркирующего пласта. Файл высот маркирующего пласта может использоваться для создания полувариограммы (если метод Кригинга также используется для моделирования высоты), а также в процессе создания сетки. Несмотря на то, что Файл пластов может применяться в качестве вводного, использование Файла высот маркирующего пласта помогает избежать необходимости применения фильтра.

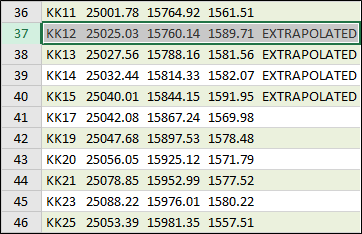

Полученный в результате Файл высот будет содержать комментарии для экстраполированных скважин:
Вычисление
Выберите опцию Вычисление точки КРОВЛИ, ПОДОШВЫ ИЛИ СРЕДНЕЙ ЧАСТИ.
Файл отчета
На свой выбор введите имя файла отчета. Если во время процесса будут выявлены ошибки, по всем ошибочным записям будет создан отчет. По каждой записи делается отчет с указанием идентификатора пласта и типа ошибки.
Запустить
В заключение, нажмите на кнопку Запустить и запустите процесс.
