Файлы сеток на выходе

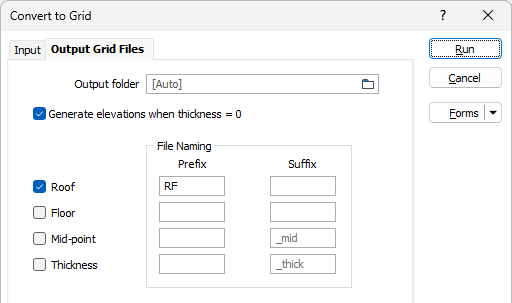

Во вкладке Файлы сеток на выходе, в диалоговом окне Преобразовать в сетку, вывод может быть комбинацией Кровли, Подошвы, Середины, Мощности или поля атрибута пользователя.

Папка вывода

Поле Папка вывода используется для указания места, где должен быть сохранен выходной файл. Если значение оставлено на значении по умолчанию [Авто], файл будет сохранен в ту же папку, что и входной файл, в противном случае можно выбрать другую папку. Если указанная папка для выходного файла не существует, вам будет предложено создать ее.

Создать превышения, если мощность = 0

Если эта опция не выбрана, сетки высот будут содержать НУЛЕВЫЕ значения в случаях, когда пласт не существует (в колонке блоков). В противном случае, коды материала выше и ниже пласта с нулевой мощностью будут определяться соседними блоками (колонками).

Атрибуты

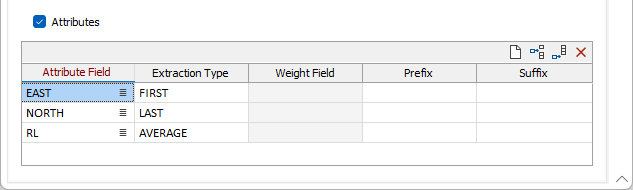

Установите флажок Атрибуты, чтобы активировать таблицу и присвоить типы извлечения, поле веса и значения префикса/суффикса полям атрибутов во вводном файле.

Запустить

В заключение, нажмите на кнопку Запустить и создайте отчет. Будет произведена оценка. Для каждой большой блочной модели пласта это может занять несколько минут.
