Разделить поля

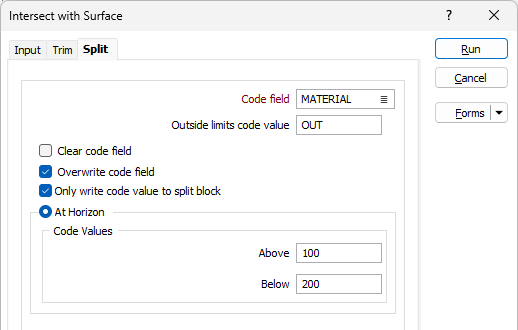

Используйте опции вкладки Разделить, в диалоговом окне Пересечь с поверхностью, чтобы разделить те блоки, которые пересекают поверхность/горизонт и присвоить значения блокам, находящимся ниже или выше поверхности/горизонта. Эти опции активны в случае, если вы выбрали функцию Разделить в качестве опции Пересечения ЦМП во вкладке Ввод.

Кодировка

Определяемые пользователем значения могут записываться в Поле кода, чтобы отметить, что новый блок располагается Над или Под ЦМП. Если Поле кода не существует, оно будет создано.

Кроме этого, у вас имеется возможность закодировать блоки, находящиеся за пределами ЦМП. Введите значение в поле Значение кода внешних ограничений.

Воспользуйтесь опциями Очистить и Перезаписать поле кода перед тем, как внести в это поле значения.

Если вы активируете опцию Записать значение кода только для разделения блока, и если в колонке имеется более одного блока, пересекающего поверхность солида, процессом будет изменяться только тот блок, в котором центр пересекает поверхность.

По горизонту

• При выборе опции По горизонту, Блочная модель пласта делится по поверхности ЦМП или по горизонту. Блок, пересекаемый поверхностью или горизонтом, преобразуется в два блока - один располагается сверху, а другой - снизу (на основании XY центра блока). Определенные пользователем настройки можно записать в СИМВОЛЬНОЕ Поле кода, чтобы отметить, где находится новый блок - Выше или Ниже горизонта или поверхности. (Поле кода создается, если оно не существует). Показать...

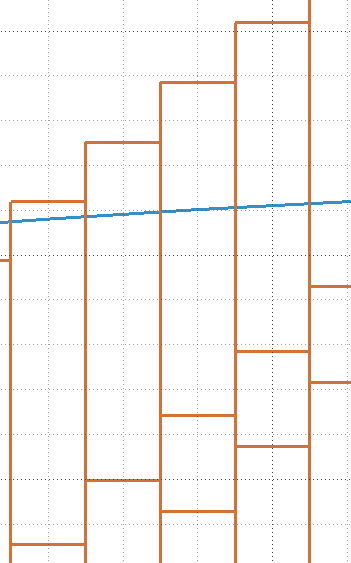

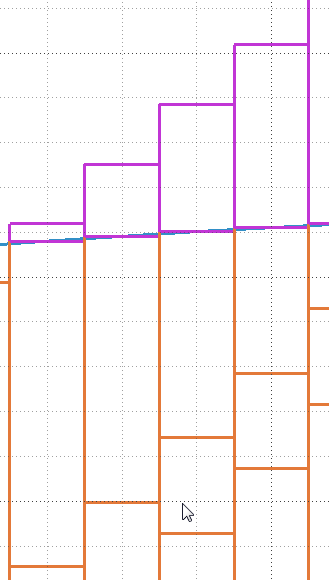

До выполнения функции Разделить по горизонту:	После выполнения функции Разделить по горизонту:

Если в столбце находится более одного блока, который пересекает поверхность солида, и активирована опция Записать значение кода только для разделения блока, вследствие процесса изменяется только тот блок, в котором центр пересекает поверхность.

Выберите опцию Записать значение кода только для разделения блока, чтобы записать значение кода для разделенных блоков.

Разделение по диапазонам глубины

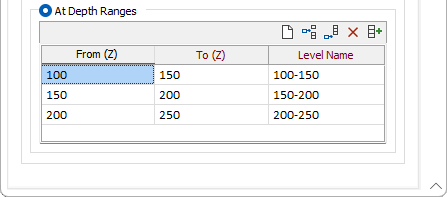

Опция Разделить с помощью диапазонов делает возможным закодировать блоки в соответствии с диапазонами глубин ниже поверхности или горизонта.

Каждая строка создаст 2 "разделения" на глубине ОТ и ДО ниже поверхности или горизонта. Обязательным является только столбец ДО. Если столбец ОТ является пустым, допускается, что его значение равно предыдущему значению ДО (или нулю, если это первая строка). Указываемые вами интервалы не должны накладываться друг на друга.

Значение кода записывается в Поле кода для блоков, которые находятся над нижней разделенной частью и под верхней разделенной частью.

Например,

Вам нужно определить диапазоны или "зоны" (100м - 150м, 150м - 200м, 200м - 250м) ниже поверхности ЦМП.

В этом случае смещение ЦМП будет составлять -100, диапазон Z будет равен 50 и:

Будут определены 3 значения кода: (1="100 -150", 2="150 - 200", 3="200 - 250")

Эти значения кода записываются во ВСЕ блоки в соответствующих диапазонах (даже если не требуется разделение).

Запустить

В завершение, нажмите на кнопку Запустить и запустите процесс.
