Опции

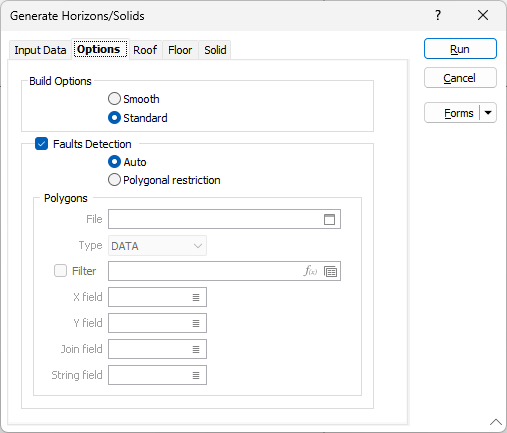

Во вкладке Опции, в диалоговом окне Создать горизонты/солиды, вы можете задать опции Построения и Выявления разломов. Определение разлома может задаваться либо автоматически, либо соблюдать данные полигональных зон разломов, определенных файлом (скорее всего, тем же файлом, который используется в процессе Сетка | Создать).
Вы можете выбрать следующие опции Построения:
| Сглаживание | При выборе опции Со сглаживанием, интерполяция выполняется с целью сглаживания перехода между границами блоков. |
| Стандартное | При выборе опции Стандартное, триангуляция строится с использованием границ блоков, а интерполяция не выполняется. В результате, созданные поверхности будут не такими ровными (не сглаженными). |
Выявление разломов
Определение разлома может задаваться либо автоматически, либо соблюдать данные полигональных зон разломов, определенных файлом (скорее всего, тем же файлом, который используется в процессе Сетка | Создать).
Файл
Чтобы определить, какие полигоны будут использоваться, дважды щелкните мышью (или нажмите F3), чтобы выбрать имя Файла стрингов. При необходимости, примените фильтр, чтобы ограничить записи конкретным под-набором данных.
X, Y поля
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имена полей, в которых хранятся значения Восточных и Северных координат.
Поле стрингов
(На ваш выбор) Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля, которое определяет, будут ли точечные данные соединяться линией. Значения этого поля в последовательных записях должны быть одинаковыми, удостоверьтесь в этом прежде чем объединить точки в стринг.
Поле соединения
(На ваш выбор) Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя поля, которое определяет, будут ли точечные данные соединяться линией, т.е. стрингом). Если последовательные записи содержат в этом поле одинаковое значение, а Поле стрингов не определено, точки будут соединены линией. Если поле стрингов задано, тогда значения в каждом поле в последовательных записях должны быть одинаковыми, до того, как точки соединяются в линию.
Используйте вкладки Вывод (Кровля, Подошва, Солид), чтобы определить данные, которые вы намерены получить на выходе.
